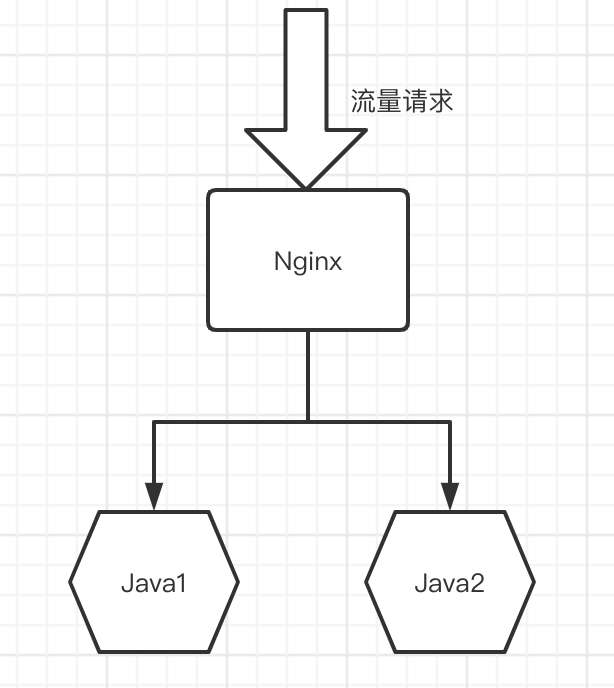

網上關于nginx的介紹有很多，這里講述的是上游服務（如下圖的Java1服務）在沒有“網關”的情況下，如何通過nginx做到動態上下線。

傳統的做法是，手動修改nginx的upstream文件，將Java1的配置注釋或者標記為down，然后reload nginx生效。當然可以做成腳本自動化修改，然而對于一個繁忙的nginx來說，貿然reload輕則響應緩慢，重則雪崩丟失流量。

那么怎樣做到nginx動態加載upstream配置呢？網上大體有3種方案：

• 通過Lua腳本結合nginx，也就是Openresty方案；
• 給nginx的每個server額外添加一個端口，每次通過調用這個端口修改upstream；
• 給nginx添加數據庫，upstream數據放在數據庫中，通過修改數據庫數據實現修改upstream配置。

對于一個正在運行的生產環境nginx來說，第3個方案無疑是成本最低的。下面讓我們具體看一下：

技術方案：nginx1.16+nginx_upstream_check_module+nginx-upsync-module+consul

說明：

• 這里的consul就是上面所說的數據庫，它不只是key/value類型的庫，還有一個簡潔的web管理頁面，可以很方便的管理鍵值對數據；
• nginx_upstream_check_module是阿里開源的針對上游服務的健康檢測模塊；
• nginx-upsync-module是微博開源的可以與consul/etcd結合的模塊。

下面分別通過consul集群部署、nginx改造、創建upstream數據3個方面逐一討論實施細節。

一、部署consul集群

官網：https://www.consul.io/

假設用下面3臺機器組成一個Consul集群：

192.168.21.11
192.168.21.12
192.168.21.13
192.168.21.14 # 這個IP為代理IP，用于代理上面3臺機器

1. 準備工作

從官網下載consul壓縮包，分別上傳到上面3臺服務器，這里的consul版本為1.8.4：

unzip consul_1.8.4_linux_amd64.zip
mv consul /usr/local/bin/
[root@nginx-11 tmp]# consul
Usage: consul [--version] [--help] <command> [<args>]

Available commands are:
 acl Interact with Consul's ACLs
 agent Runs a Consul agent
 catalog Interact with the catalog
 ....

3臺機器分別創建consul數據、日志、配置文件目錄：

mkdir -p /data/consul/{data,log}
mkdir /etc/consul

2.生成consul配置文件

下面以192.168.21.11的配置文件為例：

[root@nginx-11 tmp]# cat /etc/consul/config.json
{
 "datacenter":"dc1",
 "primary_datacenter":"dc1",
 "bootstrap_expect":3,
 "start_join":[
 "192.168.21.11",
 "192.168.21.12",
 "192.168.21.13"
 ],
 "retry_join":[
 "192.168.21.11",
 "192.168.21.12",
 "192.168.21.13"
 ],
 "advertise_addr": "192.168.21.11",
 "bind_addr": "192.168.21.11",
 "client_addr": "0.0.0.0",
 "server":true,
 "connect":{
 "enabled":true
 },
 "node_name":"192.168.21.11",
 "ui": true,
 "data_dir":"/data/consul/data",
 "enable_script_checks":false,
 "enable_local_script_checks":true,
 "log_file":"/data/consul/log/",
 "log_level":"info",
 "log_rotate_bytes":100000000,
 "log_rotate_duration":"24h",
 "encrypt":"a2zC4ItisuFdpl7IqwoYz3GqwA5W1w2CxjNmyVbuhZ4=",
 "acl":{
 "enabled":true,
 "default_policy":"deny",
 "enable_token_persistence":true,
 "enable_key_list_policy":true,
 "tokens":{
 "master":"6c95012f-d086-4ef3-b6b9-35b60f529bd0"
 }
 }
}

說明：

• 另外2臺服務器的配置文件，分別將上面的advertise_addr、bind_addr、node_name對應值修改為對應IP，其他配置不需要改變；
• 參數 "bootstrap_expect":3 意為希望部署一個3個節點的集群，請根據實際情況配置；
• encrypt與tokens對應的值，3臺機器應保持一致，encrypt值可以通過consul keygen命令生成，token值可以通過uuidgen命令生成，也可以都通過這2個工具生成；
• 相關參數的理解可以參考：https://juejin.im/post/6844903860717240334

3. 創建consul集群

分別在3臺機器上啟動consul即可：

consul agent -config-file=/etc/consul/config.json &

通過瀏覽器訪問http://192.168.21.14:8500（或者任意一個IP:Port）即可訪問consul后臺界面，輸入上面master的tokens值可以看到里面具體內容。

注意：

• 上面配置文件中的acl配置，“enable_key_list_policy”配置一定要加上，且值要配成“true”，否則匿名用戶可能訪問不到consul配置內容。

4. 為非管理員創建consul訪問權限

1）創建訪問策略

通過瀏覽器訪問consul，點擊ACL -> Access Controls -> Policies -> 右上角Create創建一個只讀“upstreams”kv策略，名稱為：readonlykv，Rules內容為：

key_prefix "upstreams/" {
 policy = "list"
}

創建一個可以寫“upstreams”kv策略，名稱為：writekv，Rules內容為：

key_prefix "upstreams/" {
 policy = "write"
}

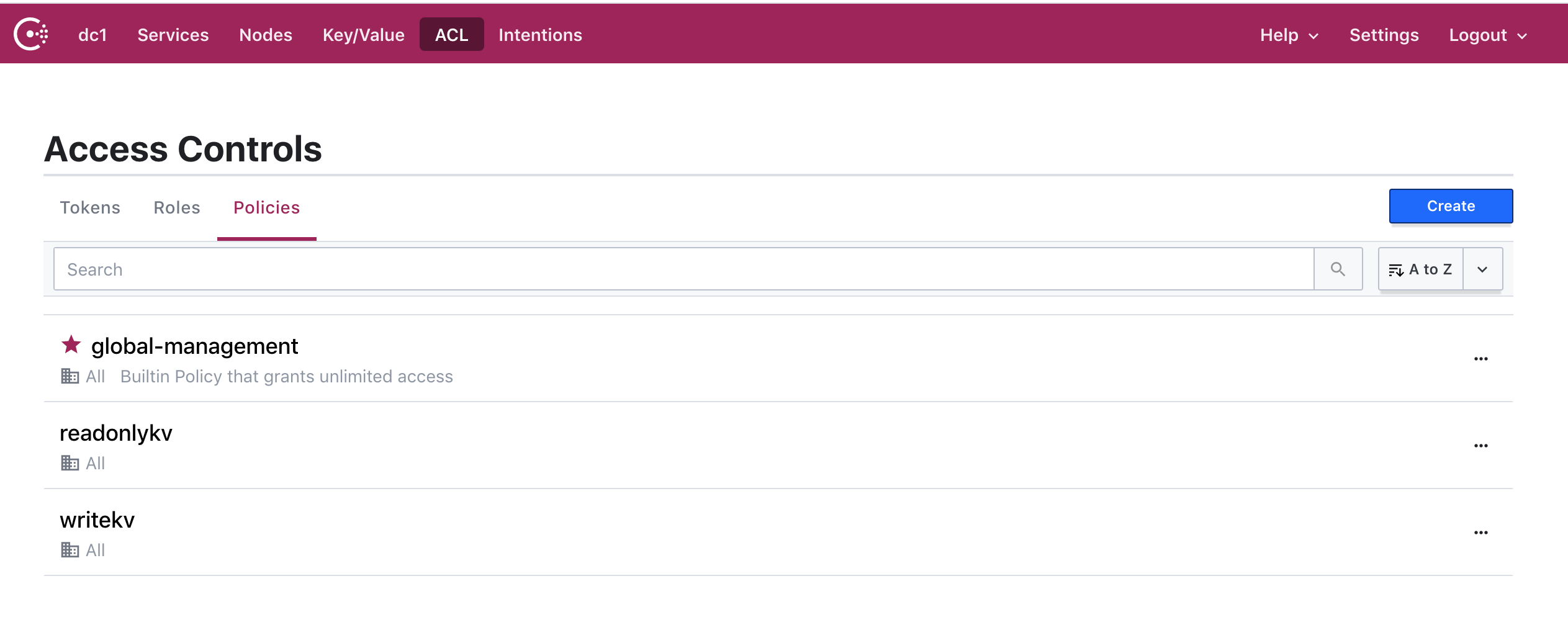

創建好的2條策略截圖如下：

2）創建訪問token

在匿名用戶token中加入允許訪問只讀“upstreams”kv策略，用于允許nginx模塊匿名讀取consul配置：
點擊00000002，在Policies中選擇readonlykv即可。

創建可以寫“upstreams”kv的token，用于腳本帶此token修改consul配置：
通過瀏覽器訪問consul，點擊ACL -> Access Controls -> Tokens -> 右上角Create，在Policies中選擇writekv。
修改／創建好的2條token截圖如下：

到此Consul集群部署完成。

二、nginx改造

1. 升級nginx

下載nginx相關模塊：

nginx-upsync-module：https://github.com/weibocom/nginx-upsync-module

nginx_upstream_check_module：https://github.com/xiaokai-wang/nginx_upstream_check_module

注意：

• 下載nginx_upstream_check_module模塊時請一定到xiaokai-wang的GitHub上下載，千萬不要到阿里的官方GitHub上下載，否則版本不兼容編譯不過去；
• 在對Nginx升級前請先做好數據備份。

1）對nginx_upstream_check_module打patch

cd nginx-1.16.0
patch -p1 < /usr/local/src/nginx-1.16/nginx_upstream_check_module-master/check_1.12.1+.patch

說明：我把下載的2個nginx模塊源碼包放在了/usr/local/src/nginx-1.16/路徑下。

2）編譯nginx

./configure --prefix=/usr/local/nginx --add-module=/usr/local/src/nginx-1.16/nginx_upstream_check_module-master --add-module=/usr/local/src/nginx-1.16/nginx-upsync-module-master ...

說明：

我把nginx安裝在/usr/local/下面；

命令后面的省略號是你要安裝的模塊，請根據實際情況添加，通過nginx -V可以看到當前安裝了哪些模塊，然后加上去即可。

3）安裝nginx

make
# 如果是平滑升級，該步不要執行
make install

4）升級nginx

#再次備份nginx二進制文件
mv /usr/local/nginx/sbin/nginx /usr/local/nginx/sbin/nginx16.old
#用新nginx二進制文件替換老的
cp objs/nginx /usr/local/nginx/sbin/
#查看已安裝的nginx模塊
/usr/local/nginx/sbin/nginx -V

提醒：經過測試發現nginx1.6通過reload或者發送kill -USR2命令，老的nginx進程并不會退出，需要重啟nginx才可以生效，不知道是不是Bug。

/usr/local/nginx/sbin/nginx -s stop
#如果老的nginx進程仍未推出，使用kill -9強制殺掉ps -ef |grep nginx
#開啟nginx
/usr/local/nginx/sbin/nginx
# 說明：發送kill -USR2命令
kill -USR2 `cat /usr/local/nginx/logs/nginx.pid`

到此，nginx升級完成。

2. 配置nginx

1）首先配置nginx展示頁面，用于快速了解nginx運行狀態

cat nginx.conf
 server {
 listen 80;
 server_name localhost;

 # 在server 80中展示upstream，相當于全局配置，其他配置文件不需要配置　　　　　　　　　 # 瀏覽器訪問http://nginx-ip:80/upstream_show能查看到nginx upstream的具體配置信息
 location = /upstream_show {
  upstream_show;
 }

 # 在server 80中展示check詳情，相當于全局配置，其他配置文件不需要配置　　　　　　　　　 # 瀏覽器訪問http://nginx-ip:80/status能查看到上游服務的健康狀態，報紅即為有問題，白色即為正常
 location /status {
  check_status;
 }

 # 在server 80中展示nginx自帶的狀態，相當于全局配置，其他配置文件不需要配置　　　　　　　　　 # nginx原生自帶功能
 location /NginxStatus {
  stub_status on;
  access_log off;
  allow 192.168.0.0/16;
  deny all;
 }
 }
　　　　　# 引入具體server配置，每個server需要配置nginx-upsync-module模塊的配置
 include /usr/local/nginx/conf/vhosts/*.conf;

2）server配置

http方式檢測

upstream rs1 {
 server 127.0.0.1:11111;
 upsync 192.168.21.14:8500/v1/kv/upstreams/rs1/ upsync_timeout=6m upsync_interval=500ms upsync_type=consul strong_dependency=off;
 upsync_dump_path /usr/local/nginx/conf/servers/servers_rs1.conf;

 check interval=1000 rise=2 fall=2 timeout=3000 type=http default_down=false;
 check_http_send "HEAD /health.htm HTTP/1.0\r\n\r\n";
 check_http_expect_alive http_2xx http_3xx;
}

server {
 listen 80;
...

tcp方式檢測（tcp為默認檢測方式）

upstream rs2 {
 server 127.0.0.1:11111;
 upsync 192.168.21.14:8500/v1/kv/upstreams/rs2/ upsync_timeout=6m upsync_interval=500ms upsync_type=consul strong_dependency=off;
 upsync_dump_path /usr/local/nginx/conf/servers/servers_rs2.conf;

 check interval=1000 rise=2 fall=2 timeout=3000 type=tcp default_down=false;
}

server {
 listen 80;
...

說明：

• 推薦使用http方式檢測，http比tcp方式更準確，該檢測方式為nginx_upstream_check_module提供，功能強大，參數簡單解釋：每隔1秒進行1次健康檢查，每次超時時間為3秒，連續2次健康檢查成功則認為這個上游服務健康，將會被上線或一直保持在線；連續2次健康檢查失敗則認為這個上游服務不健康，將會被剔除下線?！?health.htm”是上游服務的健康檢查接口，通過它判斷服務是否健康。具體參數解釋可參考：http://tengine.taobao.org/document_cn/http_upstream_check_cn.html
• 參數簡單解釋：nginx-upsync-module模塊會每隔0.5秒向consul數據庫檢查一次配置，每次超時時間為6分鐘。具體參數解釋可參考：https://github.com/weibocom/nginx-upsync-module
• nginx會在/usr/local/nginx/conf目錄下面創建servers子目錄，該子目錄下會自動創建相關server配置文件。

到此，nginx配置修改完成。

三、創建upstream數據（consul鍵值對）

可以通過web頁面或者腳本創建upstream數據，方法如下：

1. web頁面操作

如果需要?jiǎng)?chuàng)建目錄，在要?jiǎng)?chuàng)建的字段后面加上"/"即可，如：upstreams/ 。

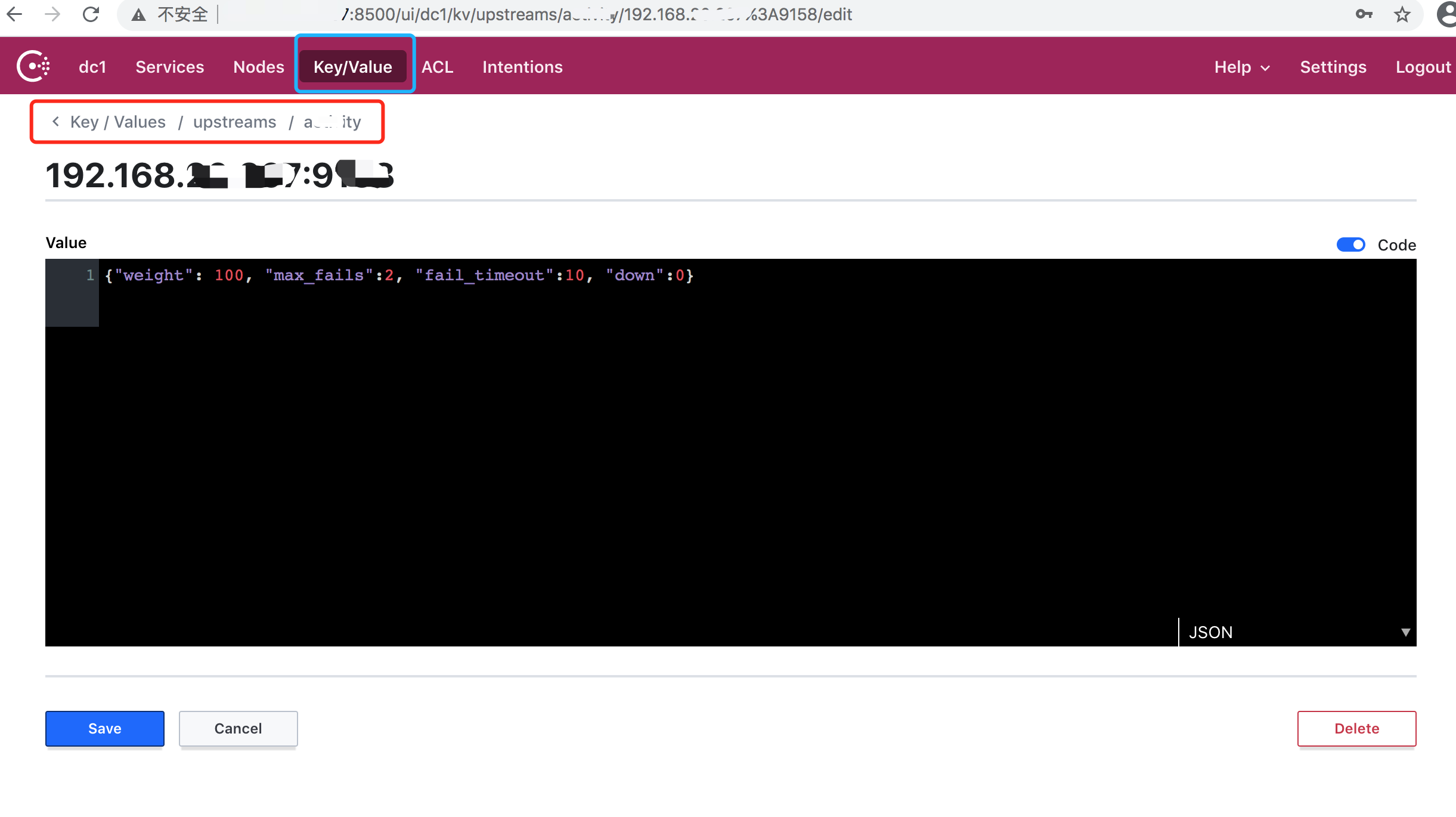

"Key/Value"中必須先創建"upstreams"目錄（后面有字母s），然后再創建對應的server名稱，截圖如下：

2. 命令行操作

使用命令行時不需要先創建"upstreams/"目錄，命令會自動創建目錄以及server數據。

下面以上游服務Java1（IP為192.168.20.100，端口號為8080，upstream分組名稱為rs1）為例：

添加記錄

curl -X PUT http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token

上述命令執行后，會形成一條nginx的upstream默認配置信息，即：

server 192.168.20.100:8080 weight=1 max_fails=2 fail_timeout=10s;

可以通過下面命令自定義權重等值：

curl -X PUT -d "{\"weight\":100, \"max_fails\":2, \"fail_timeout\":10}" http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token
# 或者
curl -X PUT -d '{"weight":100, "max_fails":2, "fail_timeout":10}' http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token

刪除記錄

curl -X DELETE http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token

更新權重

curl -X PUT -d "{\"weight\":100, \"max_fails\":2, \"fail_timeout\":10}" http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token
# 或者
curl -X PUT -d '{"weight":100, "max_fails":2, "fail_timeout":10}' http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token

下線服務

curl -X PUT -d "{\"weight\":2, \"max_fails\":2, \"fail_timeout\":10, \"down\":1}" http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token
# 或者
curl -X PUT -d '{"weight":2, "max_fails":2, "fail_timeout":10, "down":1}' http://192.168.21.14:8500/v1/kv/upstreams/rs1/192.168.20.100:8080?token=$token

查看upstream rs1下面有哪些上游服務器

curl http://192.168.21.14:8500/v1/kv/upstreams/rs1?recurse

推薦使用命令行操作，建議將命令行組裝成腳本實現DevOps

四、一點感悟

在改造該動態發現方案期間，遇到了很多問題，最棘手的一個問題是測試環境種nginx一直報錯，upstream數據始終無法完整下載，經過各種排查還是沒有發現問題，中間我懷疑過是consul的問題，換成了etcd還是同樣的報錯，最后通過抓包跟蹤，發現是Linux內核參數配置不當，導致隊列溢出tcp三次握手失敗，影響nginx與consul通信。

很多方案理論上是沒有問題的，甚至說有人已經成功運用了，但是實際上親自實施的話還是會遇到各種各樣的問題，有些甚至是致命的，這時候就需要耐心的解決。希望大家在看到這篇文章的時候也去動手試試，如果遇到了問題請靜下心來耐心排查。

還有一個是，很多人說運維是不產生價值的，我認為這么說是不對的，運維需要體現的價值有很多，SRE就是其中的一種。
