虛機網卡類型

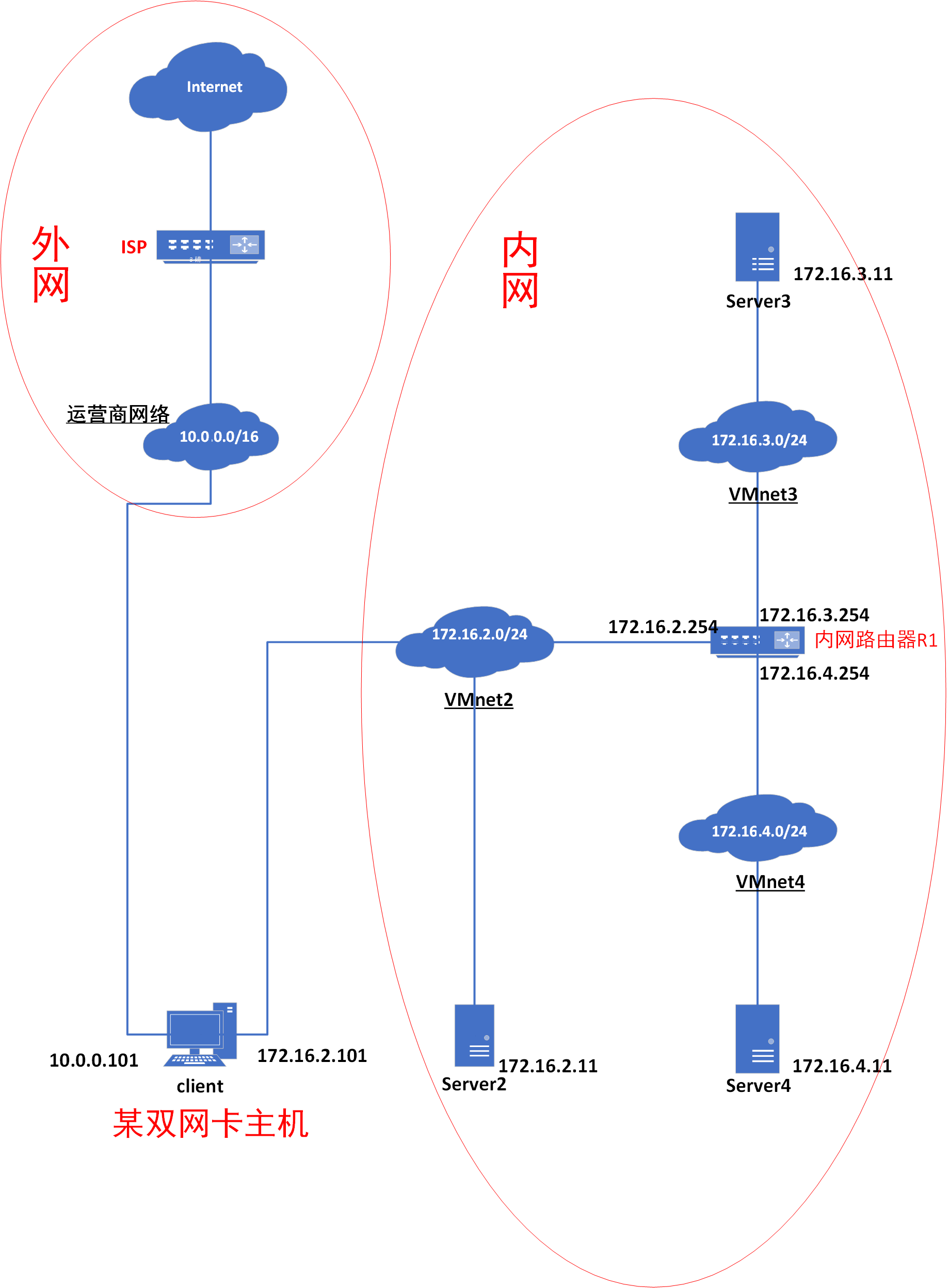

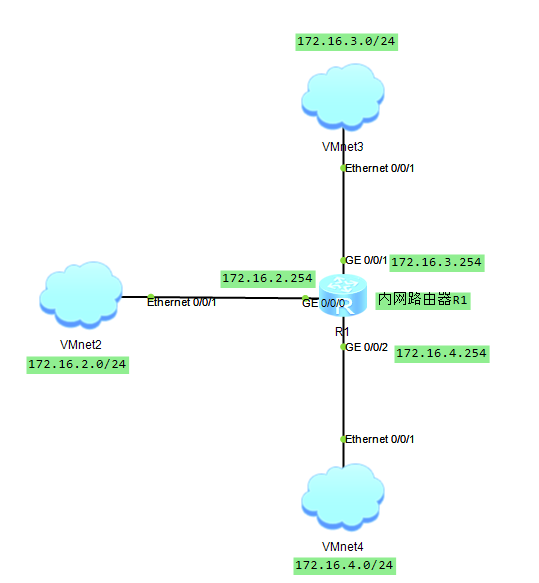

內網路由器如何實現呢？

VMnet2、VMnet3、VMnet4均為僅主機模式，那么常規情況下，只有其網絡內的各計算機之間才可以通信，要怎樣才能實現三個網絡間的通信呢？

答案是使用華為eNSP模擬器中的Cloud。使用Cloud設備可以將eNSP中的路由器和VMware虛擬機的網卡連接起來。

配置內網環境

配置eNSP的路由器

<huawei>system-view
[huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 172.16.2.254 255.255.255.0
[Huawei-GigabitEthernet0/0/0]quit
[huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 172.16.3.254 255.255.255.0
[Huawei-GigabitEthernet0/0/1]quit
[huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 172.16.4.254 255.255.255.0
[Huawei-GigabitEthernet0/0/2]quit
[huawei]

修改虛機的IP地址

client

server2

server3

server4

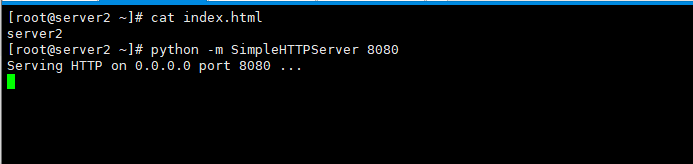

在server上搭建HTTP服務

以server2為例：

使用Python創建一個簡單的HTTP服務

cd ~
echo "server2" > index.html
python -m SimpleHTTPServer 8080

對照試驗

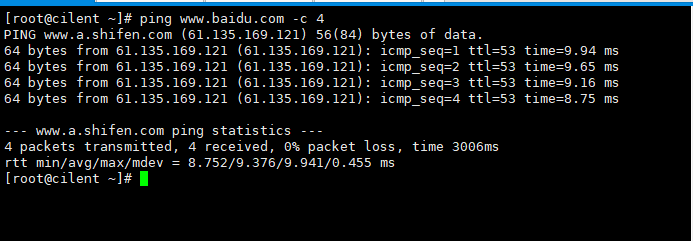

在client上訪問外網

ping www.baidu.com -c 4

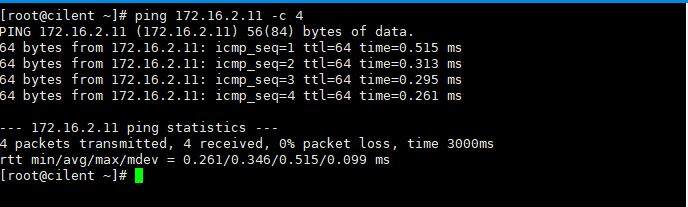

在client上訪問server2

ping 172.16.2.11 -c 4

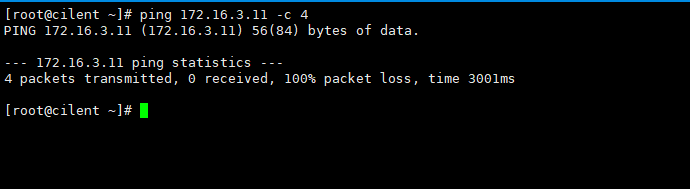

在client上訪問server3

ping 172.16.3.11 -c 4

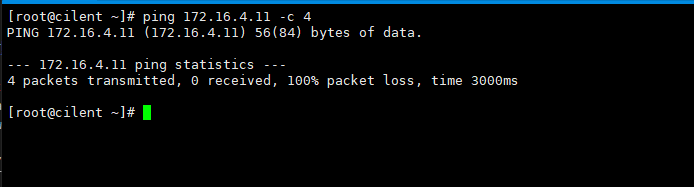

在client上訪問server4

ping 172.16.4.11 -c 4

在對照試驗中可以看到，在client將默認網關配置在外網網卡的情況下，雙網卡的client可以正常訪問外網和內網的172.16.2.0/24部分，而172.16.3.0/24和172.16.4.0/24是不能訪問到的。

為什么client能訪問172.16.2.0/24網絡，而不能訪問172.16.0.0/16的其余網絡呢？
因?yàn)?code>client位于172.16.2.0/24網絡內，在網絡內進行通信，數據包不用發送至其他網絡，當然默認網關也就不起作用了。
而當client與172.16.0.0/16的其余網絡通信時，client的路由表沒有記載發往目的地址的路徑，所以client只能傻傻的把數據包發送給默認網關，從此數據包和真正的目的地址就“南轅北轍”了。當然ping的結果就是網絡不可達。

路由配置

在client上查看路由表

route

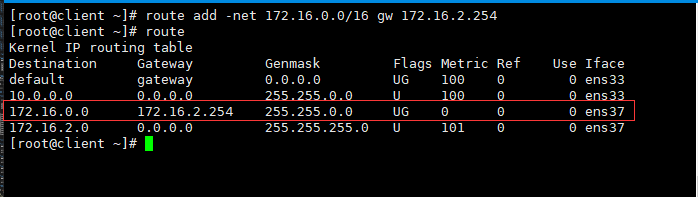

在client上添加路由

route add -net 172.16.0.0/16 gw 172.16.2.254

永久配置，則在/etc/rc.local里添加路由信息

route add -net 172.16.0.0/16 gw 172.16.2.254

查看路由表

route

實驗結果

檢測連通性

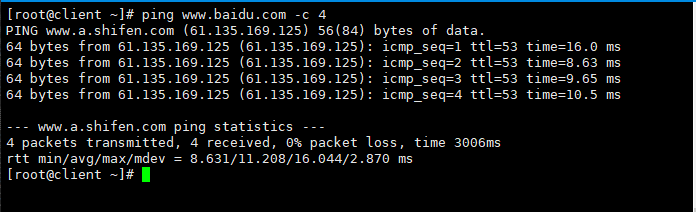

ping www.baidu.com -c 4

ping 172.16.2.11 -c 4

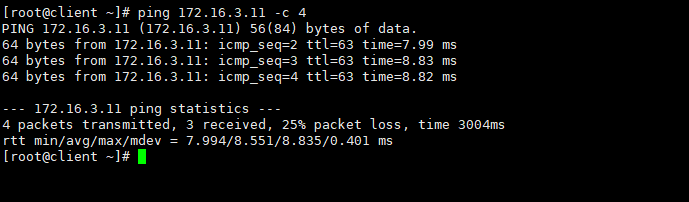

ping 172.16.3.11 -c 4

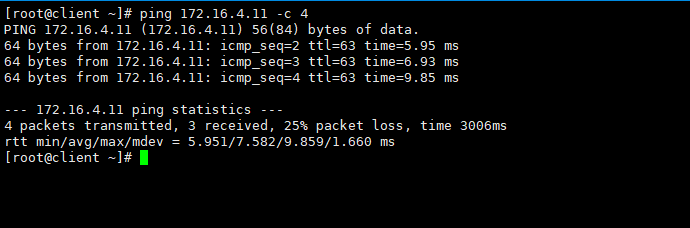

ping 172.16.4.11 -c 4

訪問內外網資源

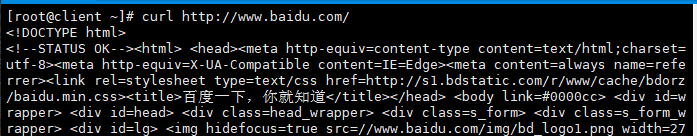

curl http://www.baidu.com/

curl http://172.16.2.11:8080/index.html

curl http://172.16.3.11:8080/index.html

curl http://172.16.4.11:8080/index.html

解決的辦法很簡單，就是1條命令而已。

但是蘊藏在這條命令背后的原理、概念、理論，則需要我們進行深究！

以上就是本文的全部?jī)?nèi)容，希望對大家的學習有所幫助，也希望大家多多支持腳本之家。
