前言

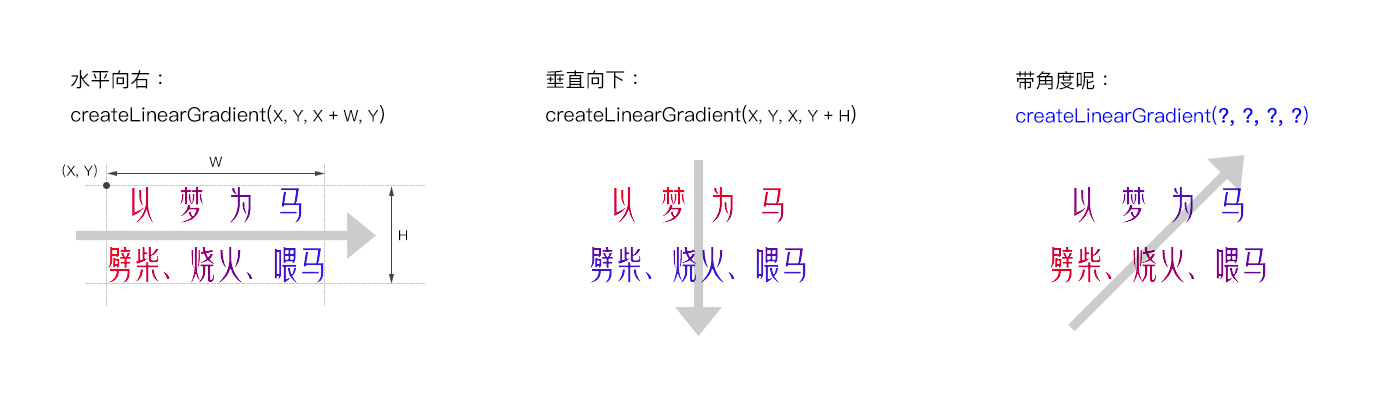

在 Canvas 中對文本填充水平或垂直的線性漸變可以輕易實現，而帶角度的漸變就復雜很多；就好像下面這樣，假設文本矩形寬為 W, 高為 H, 左上角坐標為 X, Y。
猜想與答案

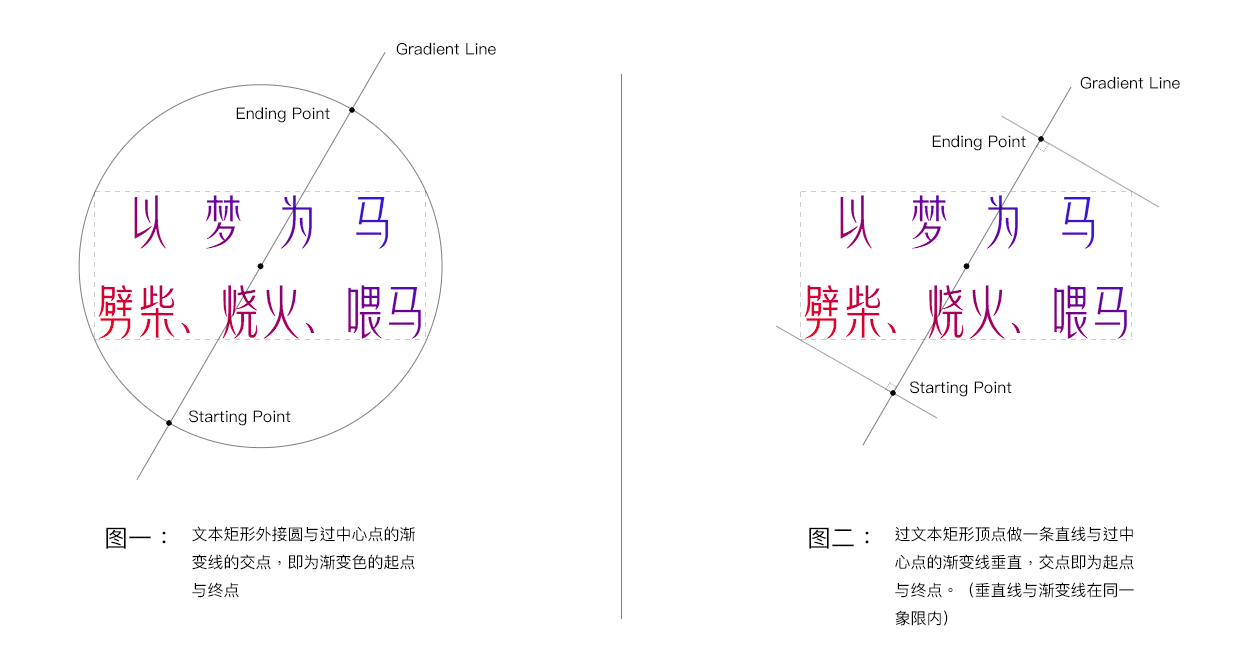

給出兩個答案：

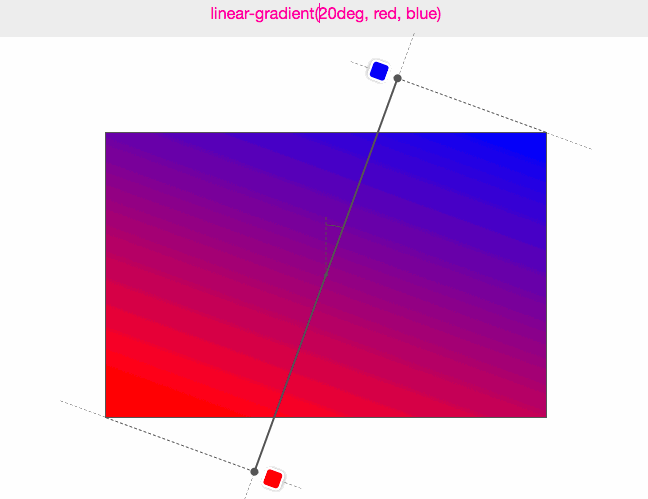

正確答案是圖二，因?yàn)檫@樣得出來的坐標生成的漸變最緊接文本矩形邊界，它的運動軌跡如下動圖：
(圖來源：Do you really know CSS linear-gradients）
漸變起點與終點坐標的計算
所以，漸變的起點與終點坐標該怎么計算呢？答:
- 先求得起點與終點的長度（距離）。
- 根據長度與文本矩形的中心點坐標分別計算出起點與終點坐標。
線性漸變長度的計算 W3C 給出了一個公式（A 表示角度）：
gradientLineLength = abs(W * sin(A)) + abs(H * cos(A))
不過，該公式主要應用于 CSS 的線性漸變?cè)O(shè)置，即以 12 點鐘方向?yàn)?0°，順時針旋轉。
而我們需要的是以 3 點鐘方向?yàn)?0°，逆時針旋轉，即公式為：
gradientLineLength = abs(W * cos(A)) + abs(H * sin(A))
// 半長：
halfGradientLineLength = (abs(W * cos(A)) + abs(H * sin(A))) / 2
那么這個公式是怎么來的呢？以下是筆者的求解：

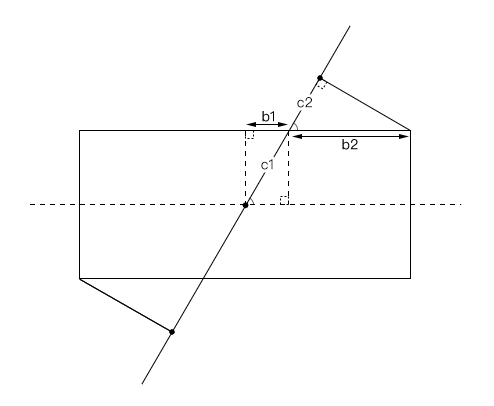

由圖可得以下方程組：
因此可推導出：
化簡后為：
所以 c1 + c2 為：
由三角函數平方公式知：cos(A) * cos(A) = 1 - sin(A) * sin(A)， 代入 c1 + c2：
第一步化簡后：
最后的結果就是：
因?yàn)?sin, cos 在函數周期內存在負值（見下面角度對應的三角函數周期圖），所以線性漸變的長度需要取絕對值。
至此，我們知道了線性漸變長度，文本矩形的中心點坐標很好算，即：
centerX = X + W / 2
centerY = Y + H / 2
所以，起點與終點的坐標分別為：
startX = centerX - cos(A) * halfGradientLineLength
startY = centerY + sin(A) * halfGradientLineLength
endX = centerX + cos(A) * halfGradientLineLength
endY = centerY - sin(A) * halfGradientLineLength

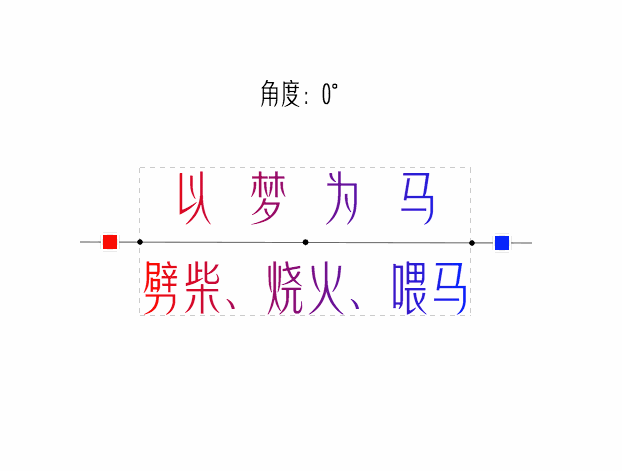

看看最終效果
經驗注釋
進行三角函數計算時，應盡量避免先用 tan, 因?yàn)?tan 在其周期內存在無窮值，需要做特定的條件判斷，而 sin, cos 沒有此類問題，代碼書寫更為簡潔清晰并且不會因疏忽產生錯誤，見下面三角函數與角度的對應關系周期圖。
參閱
Do you really know CSS linear-gradients?
MDN linear-gradient
W3C - CSS Images Module Level 3 # linear-gradients
