HTML5 Canvas 繪圖——使用 Canvas 繪制圖形圖文教程使用html5 canvas 繪制精美的圖

HTML5火的正熱，最近有個想法也是要用到HTML的相關功能，所以也要好好學習一把。

好好看了一下Canvas的功能，感覺HTML5在客戶端交互的功能性越來越強了，今天看了一下Canvas繪圖，下邊是幾個實例，記下以備后用。

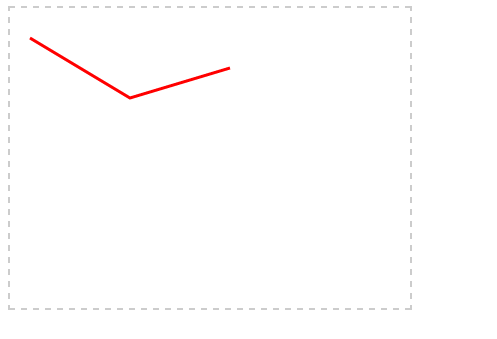

1、使用Canvas繪制直線：

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
cans.moveTo(20,30);//第一個起點
cans.lineTo(120,90);//第二個點
cans.lineTo(220,60);//第三個點（以第二個點為起點）
cans.lineWidth=3;
cans.strokeStyle = 'red';
cans.stroke();
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

這里用到的兩個API方法，moveTo和lineTo分別是線段的起點和終點坐標，變量為（X坐標,Y坐標）,strokeStyle、stroke分別路徑繪制樣式和繪制路徑。

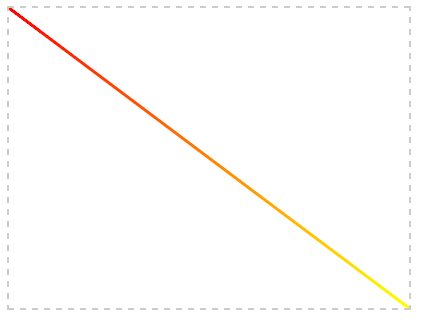

2、繪制漸變線條

漸變線條就是顏色有漸變的效果，當然漸變的樣式可以遵循路徑的方向也可以不遵循路徑的方向：

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
cans.moveTo(0,0);
cans.lineTo(400,300);
var gnt1 = cans.createLinearGradient(0,0,400,300);//線性漸變的起止坐標
gnt1.addColorStop(0,'red');//創建漸變的開始顏色，0表示偏移量，個人理解為直線上的相對位置，最大為1，一個漸變中可以寫任意個漸變顏色
gnt1.addColorStop(1,'yellow');
cans.lineWidth=3;
cans.strokeStyle = gnt1;
cans.stroke();
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

3、繪制矩形或正方形：

這種矩形框如果使用HTML4只能使用后臺代碼才能生成了，現在HTML5提供的Canvas功能卻很容易就能繪制，所以說HTML5的優越性是相當高的。

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
cans.fillStyle = 'yellow';
cans.fillRect(30,30,340,240);
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

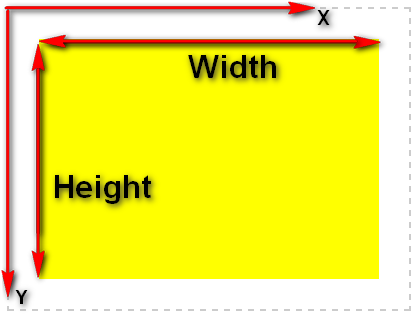

這里使用了一個方法——fillRect（）從字面意思也能知道這個就是填充一個矩形，這里的參數值得說明一下fillRect(X,Y,Width,Height)，這個和數學里的坐標是不一樣的，具體請看

這里的X，Y是相對Canvas左上角的起點開始的，謹記?。?/p>

4、繪制一個簡單的矩形框

上例中講到要繪制一個矩形塊，填充了顏色，這個例子只是簡單地繪制一個矩形而不實現填充效果。

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
cans.strokeStyle = 'red';
cans.strokeRect(30,30,340,240);
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

這個很簡單，和上例一樣，就是將fill替換成了stroke，具體詳見上例。

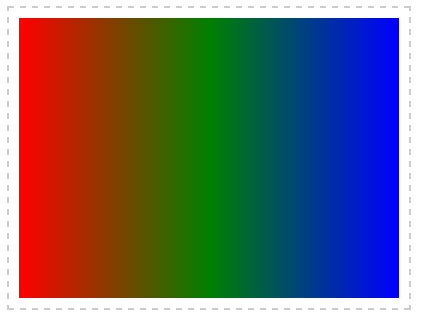

5、繪制一個線性漸變的矩形

漸變是填充的一種相當不錯的效果，結合實例2和實例3，我們可以創建一個漸變的矩形

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
var gnt1 = cans.createLinearGradient(10,0,390,0);
gnt1.addColorStop(0,'red');
gnt1.addColorStop(0.5,'green');
gnt1.addColorStop(1,'blue');
cans.fillStyle = gnt1;
cans.fillRect(10,10,380,280);
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

不解釋了，記住fillRect（X,Y,Width,Height）就行了。

6、填充一個圓形

圓形的用途很廣，當然也包含了橢圓。

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
cans.beginPath();
cans.arc(200,150,100,0,Math.PI*2,true);
cans.closePath();
cans.fillStyle = 'green';//本來這里最初使用的是red，截圖一看，傻眼了，怕上街被愛國者打啊，其實你懂的~~
cans.fill();
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

這里的arc方法的用法是 arc(X,Y,Radius,startAngle,endAngle,anticlockwise),意思是（圓心X坐標，圓心Y坐標，半徑，開始角度（弧度），結束角度弧度，是否按照順時針畫）；

arc中各參數比較：

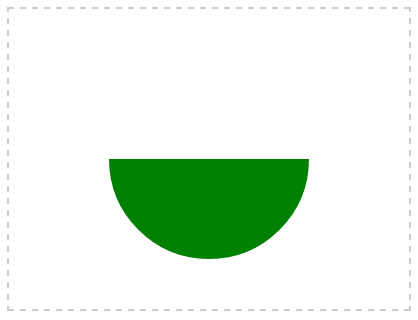

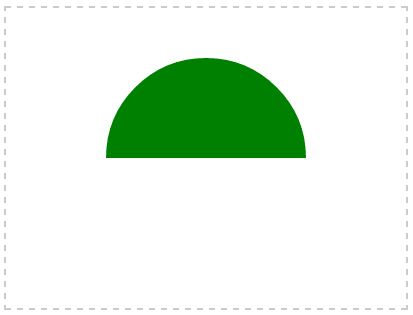

a、cans.arc(200,150,100,0,Math.PI,true);

c、cans.arc(200,150,100,0,Math.PI/2,true);

d、cans.arc(200,150,100,0,Math.PI/2,false);

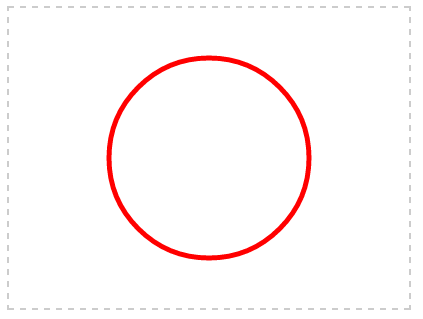

7、圓形區塊

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
cans.beginPath();
cans.arc(200,150,100,0,Math.PI*2,false);
cans.closePath();
cans.lineWidth = 5;
cans.strokeStyle = 'red';
cans.stroke();
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="400px" height="300px">4</canvas>
</body>
</html>

這里不解釋了，和上邊的例子相同，lineWidth是控制線條的寬度的。

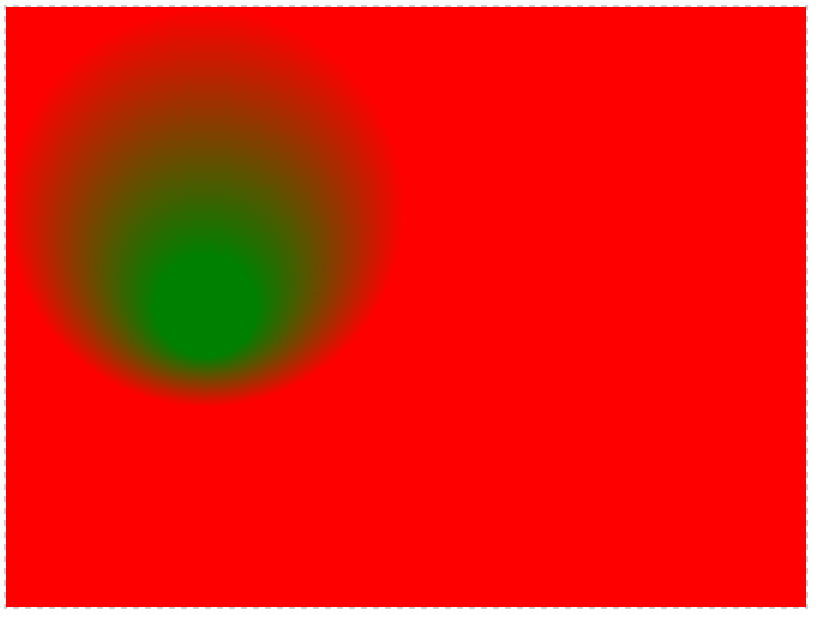

8、圓形漸變

XML/HTML Code復制內容到剪貼板

<!doctype html>
<html>
<head>
<meta charset="UTF-8">
</head>
<style type="text/css">
canvas{border:dashed 2px #CCC}
</style>
<script type="text/javascript">
function $$(id){
return document.getElementById(id);
}
function pageLoad(){
var can = $$('can');
var cancans = can.getContext('2d');
var gnt = cans.createRadialGradient(200,300,50,200,200,200);
gnt.addColorStop(1,'red');
gnt.addColorStop(0,'green');
cans.fillStyle = gnt;
cans.fillRect(0,0,800,600);
}
</script>
<body onload="pageLoad();">
<canvas id="can" width="800px" height="600px">4</canvas>
</body>
</html>

這里需要說明的是createRadialGradient方法，參數有（Xstart,Ystart,radiusStart,XEnd,YEnd,radiusEnd），也就是說，它在實行漸變時，使用了兩個圓，一個是原始的圓，一個是漸變式圓，其實，這種通過坐標與半徑控制的方式可以實現很多樣式，比如

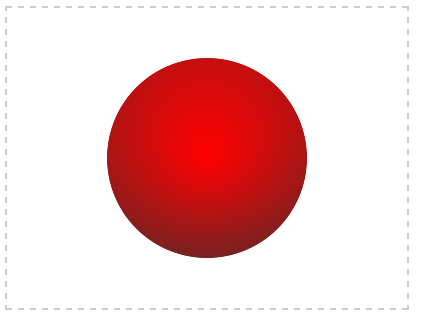

立體圓

XML/HTML Code復制內容到剪貼板

var gnt = cans.createRadialGradient(200,150,0,200,50,250);
gnt.addColorStop(0,'red');
gnt.addColorStop(1,'#333');
