在Hadoop2.X之前，Namenode是HDFS集群中可能發生單點故障的節點，每個HDFS集群只有一個namenode，一旦這個節點不可用，則整個HDFS集群將處于不可用狀態。
HDFS高可用（HA）方案就是為了解決上述問題而產生的，在HA HDFS集群中會同時運行兩個Namenode，一個作為活動的Namenode（Active），一個作為備份的Namenode（Standby）。備份的Namenode的命名空間與活動的Namenode是實時同步的，所以當活動的Namenode發生故障而停止服務時，備份Namenode可以立即切換為活動狀態，而不影響HDFS集群服務。

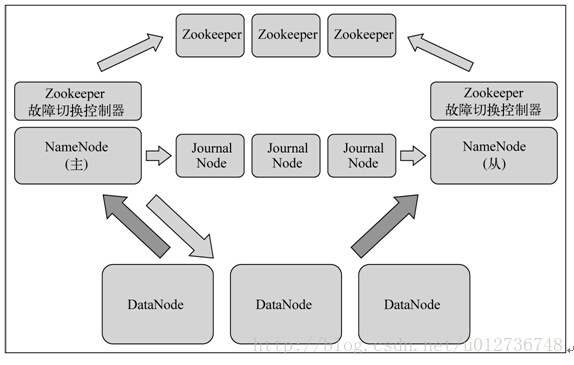

在一個HA集群中，會配置兩個獨立的Namenode。在任意時刻，只有一個節點作為活動的節點，另一個節點則處于備份狀態?；顒拥腘amenode負責執行所有修改命名空間以及刪除備份數據塊的操作，而備份的Namenode則執行同步操作，以保持與活動節點命名空間的一致性。
為了使備份節點與活動節點的狀態能夠同步一致，兩個節點都需要同一組獨立運行的節點（JournalNodes，JNS）通信。當Active Namenode執行了修改命名空間的操作時，它會定期將執行的操作記錄在editlog中，并寫入JNS的多數節點中。而Standby Namenode會一直監聽JNS上editlog的變化，如果發現editlog有改動，Standby Namenode就會讀取editlog并與當前的命名空間合并。當發生了錯誤切換時，Standby節點會保證已經從JNS上讀取了所有editlog并與命名空間合并，然后才會從Standby狀態切換為Active狀態。通過這種機制，保證了Active Namenode與Standby Namenode之間命名空間狀態的一致性，也就是第一關系鏈的一致性。
為了使錯誤切換能夠很快的執行完畢，就要保證Standby節點也保存了實時的數據快的存儲信息，也就是第二關系鏈。這樣發生錯誤切換時，Standby節點就不需要等待所有的數據節點進行全量數據塊匯報，而直接可以切換到Active狀態。為了實現這個機制，Datanode會同時向這兩個Namenode發送心跳以及塊匯報信息。這樣就實現了Active Namenode 和standby Namenode 的元數據就完全一致，一旦發生故障，就可以馬上切換，也就是熱備。
這里需要注意的是 Standby Namenode只會更新數據塊的存儲信息，并不會向namenode 發送復制或者刪除數據塊的指令，這些指令只能由Active namenode發送。
在HA架構中有一個非常重非要的問題，就是需要保證同一時刻只有一個處于Active狀態的Namenode，否則機會出現兩個Namenode同時修改命名空間的問，也就是腦裂（Split-brain）。腦裂的HDFS集群很可能造成數據塊的丟失，以及向Datanode下發錯誤的指令等異常情況。為了預防腦裂的情況，HDFS提供了三個級別的隔離機制（fencing）:

• 1.共享存儲隔離：同一時間只允許一個Namenode向JournalNodes寫入editlog數據。
• 2.客戶端隔離：同一時間只允許一個Namenode響應客戶端的請求。
• 3.Datanode隔離：同一時間只允許一個Namenode向Datanode下發名字節點指令，李如刪除、復制數據塊指令等等。

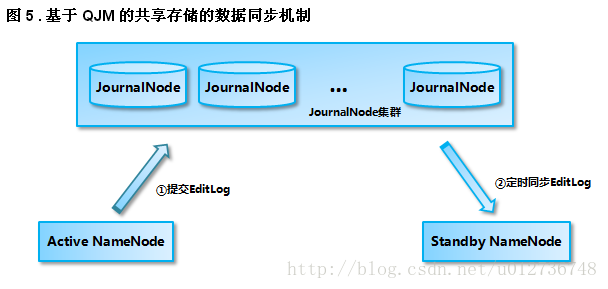

在HA實現中還有一個非常重要的部分就是Active Namenode和Standby Namenode之間如何共享editlog日志文件。Active Namenode會將日志文件寫到共享存儲上。Standby Namenode會實時的從共享存儲讀取edetlog文件，然后合并到Standby Namenode的命名空間中。這樣一旦Active Namenode發生錯誤，Standby Namenode可以立即切換到Active狀態。在Hadoop2.6中，提供了QJM（Quorum Journal Manager）方案來解決HA共享存儲問題。

所有的HA實現方案都依賴于一個保存editlog的共享存儲，這個存儲必須是高可用的，并且能夠被集群中所有的Namenode同時訪問。Quorum Journa是一個基于paxos算法的HA設計方案。

Quorum Journal方案中有兩個重要的組件。

• 1.JournalNoe（JN）：運行在N臺獨立的物理機器上，它將editlog文件保存在JournalNode的本地磁盤上，同時JournalNode還對外提供RPC接口QJournalProtocol以執行遠程讀寫editlog文件的功能。
• 2.QuorumJournalManager(QJM):運行在NmaeNode上，（目前HA集群只有兩個Namenode），通過調用RPC接口QJournalProtocol中的方法向JournalNode發送寫入、排斥、同步editlog。

Quorum Journal方案依賴于這樣一個概念：HDFS集群中有2N+1個JN存儲editlog文件，這些editlog 文件是保存在JN的本地磁盤上的。每個JN對QJM暴露QJM接口QJournalProtocol，允許Namenode讀寫editlog文件。當Namenode向共享存儲寫入editlog文件時，它會通過ＱＪＭ向集群中所有的ＪＮ發送寫editlog文件請求，當有一半以上的ＪＮ返回寫操作成功時，即認為寫成功。這個原理是基于Paxos算法的。

使用Quorum Journal實現的HA方案有一下優點：

• 1.JN進程可以運行在普通的PC上，而無需配置專業的共享存儲硬件。
• 2.不需要單獨實現fencing機制，Quorum Journal模式中內置了fencing功能。
• 3. Quorum Journa不存在單點故障，集群中有2N+1個Journal，可以允許有Ｎ個Journal Node死亡。
• 4. JN不會因為其中一個機器的延遲而影響整體的延遲，而且也不會因為JN數量的增多而影響性能（因為Namenode向JournalNode發送日志是并行的）

互斥機制

當HA集群中發生Namenode異常切換時，需要在共享存儲上fencing上一個活動的節點以保證該節點不能再向共享存儲寫入editlog?；赒uorum Journal模式的ＨＡ提供了epoch number來解決互斥問題，這個概念可以在分布式文件系統中找到。epoch number具有以下幾個性質。
1.當一個Namenode變?yōu)榛顒訝顟B(tài)時，會分配給他一個epoch number。
2.每個epoch number都是唯一的，沒有任意兩個Namenode有相同的epoch number。
3.epoch number 定義了Namenode寫editlog文件的順序。對于任意兩個namenode ,擁有更大epoch number的Namenode被認為是活動節點。

當一個Namenode切換為活動狀態時，它的QJM會向所有的JN發送命令，以獲取該JN的最后一個promise epoch變量值。當ＱＪＭ接受到了集群中多于一半的ＪＮ回復后，它會將所接收到的最大值加一，并保存到myepoch 中，之后ＱＪＭ會將該值發送給所有的JN并提出更新請求。每個JN會將該值與自身的epoch值相互比較，如果新的myepoch比較大，則JN更新，并返回更新成功；如果小，則返回更新失敗。如果QJM接收到超過一半的JN返回成功，則設置它的epoch number為myepoch；，否則它終止嘗試為一個活動的Namenode，并拋出異常。

當活動的NameNode成功獲取并更新了epoch number后，調用任何修改editlog的RPC請求都必須攜帶epoch number。當RPC請求到達JN后，JN會將請求者的epoch與自身保存的epoch相互對比，若請求者的epoch更大，JN就會更新自己的epoch，并執行相應的操作，如果請求者的epoch小，就會拒絕相應的請求。當集群中大多數的JN拒絕了請求時，這次操作就失敗了。
當HDFS集群發生Namenode錯誤切換后，原來的standby Namenode將集群的epoch number加一后更新。這樣原來的Active namenode的epoch number肯定小于這個值，當這個節點執行寫editlog操作時，由于JN節點不接收epoch number小于自身的promise epoch的寫請求，所以這次寫請求會失敗，也就達到了fencing的目的。

寫流程

• 1.將editlog輸出流中緩存的數據寫入JN，對于集群中的每一個JN都存在一個獨立的線程調用RPC 接口中的方法向JN寫入數據。
• 2.當JN收到請求之后，JN會執行以下操作：

1）驗證epoch number是否正確

2）確認寫入數據對應的txid是否連續

3）將數據持久化到JN的本地磁盤

4）向QJM發送正確的響應

• 3.QJM等待集群JN的響應，如果多數JN返回成功，則寫操作成功；否則寫操作失敗，QJM會拋出異常。

Namenode會調用FSEditlogLog下面的方法初始化editlog文件的輸出流，然后使用輸出流對象向editlog文件寫入數據。
獲取了QuorumOutputStream輸出流對象之后，Namenode會調用write方法向editlog文件中寫入數據，QuorumOutputStream的底層也調用了EditsDoubleBuffer雙緩存區。數據回先寫入其中一個緩沖區中，然后調用flush方法時，將緩沖區中的數據發送給JN。

讀流程

Standby Namenode會從JN讀取editlog，然后與Sdtandby Namenode的命名空間合并，以保持和Active Namenode命名空間的同步。當Sdtandby Namenode從JN讀取editlog時，它會首先發送RPC請求到集群中所有的JN上。JN接收到這個請求后會將JN本地存儲上保存的所有FINALIZED狀態的editlog段落文件信息返回，之后QJM會為所有JN返回的editlog段落文件構造輸入流對象，并將這些輸入流對象合并到一個新的輸入流對象中，這樣Standby namenode就可以從任一個JN讀取每個editlog段落了。如果其中一個ＪＮ失敗了輸入流對象會自動切換到另一個保存了該edirlog段落的JN上。

恢復流程

當Namenode發生主從切換時，原來的Standby namenode會接管共享存儲并執行寫editlog的操作。在切換之前，對于共享存儲會執行以下操作：
1.fencing原來的Active Namenode。這部分在互斥部分已經講述。
2.恢復正在處理的editlog。由于Namenode發生了主從切換，集群中JN上正在執行寫入操作的editlog數據可能不一致。例如，可能出現某些JN上的editlog正在寫入，但是當前Active Namenode發生錯誤，這時該JN上的editlog文件就與已完成寫入的JN不一致。在這種情況下，需要對JN上所有狀態不一致的editlog文件執行恢復操作，將他們的數據同步一致，并且將editlog文件轉化為FINALIZED狀態。
3.當不一致的editlog文件完成恢復之后，這時原來的Standby Namenode就可以切換為Active Namenode并執行寫editlog的操作。
4.寫editlog。在前面已經介紹了。

日志恢復操作可以分為以下幾個階段：

1.確定需要執行恢復操作的editlog段落：在執行恢復操作之前，QJM會執行newEpoch（）調用以產生新的epoch number，JN接收到這個請求后除了執行更新epoch number外，還會將該JN上保存的最新的editlog段落的txid返回。當集群中的大多數JN都發回了這個響應后，QJM就可以確定出集群中最新的一個正在處理editlog段落的txid，然后QJM就會對這個txid對應的editlog段落執行恢復操作了。

2.準備恢復：QJM向集群中的所有JN發送RPC請求，查詢執行恢復操作的editlog段落文件在所有JN上的狀態，這里的狀態包括editlog文件是in-propress還是FINALIZED狀態，以及editlog文件的長度。

3.接受恢復：QJM接收到JN發回的JN發回的響應后，會根據恢復算法選擇執行恢復操作的源節點。然后QJM會發送RPC請求給每一個ＪＮ，這個請求會包含兩部分信息：源editlog段落文件信息，以及供JN下載這個源editlog段落的url。
接收到這個RPC請求之后，JN會執行以下操作：

1）同步editlog段落文件，如果JN磁盤上的editlog段落文件與請求中的段落文件狀態不同，則JN會從當前請求中的url上下載段落文件，并替換磁盤上的editlog段落文件。
2）持久化恢復元數據，JN會將執行恢復操作的editlog段落文件的狀態、觸發恢復操作的QJM的epoch number等信息（恢復的元數據信息）持久化到磁盤上。
3）當這些操作都執行成功后，JN會返回成功響應給QJM，如果集群中的大多數JN都返回了成功，則此次恢復操作執行成功。

4.完成editlog段落文件：到這步操作時，QJM 就能確定集群中大多數的JN保存的editlog文件的狀態已經一致了，并且JN持久化了恢復信息。QJM就會向JN發送指令，將這個editlog段落文件的狀態轉化為FINALIZED狀態，，并且JN會刪除持久化的恢復元數據，因為磁盤上保存的editlog文件信息已經是正確的了，不需要保存恢復的元數據。
