【OpenCV】⚠️高手勿入! 半小時學會基本操作 ⚠️ 概述模板
概述
OpenCV 是一個跨平臺的計算機視覺庫, 支持多語言, 功能強大. 今天小白就帶大家一起攜手走進 OpenCV 的世界. (第 21 課)
模板匹配
模板匹配 (Template Matching) 和卷積的原理很像. 模板在原圖像上從原點開始滑動, 計算模板與圖片被模板覆蓋的地方的差別程度.
格式:
cv2.matchTemplate(image, templ, method, result=None, mask=None)
參數:
- image: 輸入圖像
- templ: 輸入模板
- method: 方法
- TM_SQDIFF: 計算平方差, 計算出來的值越小, 越相關
- TM_CCORR: 計算相關性, 計算出來的值越大, 越相關
- TM_CCOEFF: 計算相關系數, 計算出來的值越大, 越相關
- TM_SQDIFF_NORMED: 計算歸一化平方不同, 計算出來的值越接近 0, 越相關
- TM_CCORR_NORMED: 計算歸一化相關性, 計算出來的值越接近 1, 越相關
- TM_CCOEFF_NORMED: 計算歸一化系數, 計算出來的值越接近 1, 越相關
案例一
例 1:
import cv2
# 讀取圖片
img = cv2.imread("girl.jpg", 0)
print(img.shape) # (1280, 1920)
# 讀取模板
template = cv2.imread("face.jpg", 0)
h, w = template.shape
print(template.shape) # (510, 518)
# 模板匹配
result = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)
案例二
例 2:
import cv2
from matplotlib import pyplot as plt
# 讀取圖片
img = cv2.imread("girl.jpg", 0)
# 讀取模板
template = cv2.imread("face.jpg", 0)
h, w = template.shape
# 模式
methods = ['cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED', 'cv2.TM_CCORR',
'cv2.TM_CCORR_NORMED', 'cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED']
# 循環
for meth in methods:
img2 = img.copy()
# 匹配方法的真值
method = eval(meth)
print("method:", method)
res = cv2.matchTemplate(img, template, method)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
# 如果是平方差匹配TM_SQDIFF或歸一化平方差匹配TM_SQDIFF_NORMED，取最小值
if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:
top_left = min_loc
else:
top_left = max_loc
bottom_right = (top_left[0] + w, top_left[1] + h)
# 畫矩形
cv2.rectangle(img2, top_left, bottom_right, 255, 2)
# 展示
f, ax = plt.subplots(1, 2, figsize=(16, 8))
ax[0].imshow(img2, cmap='gray')
ax[1].imshow(res, cmap='gray')
plt.suptitle(meth)
plt.show()

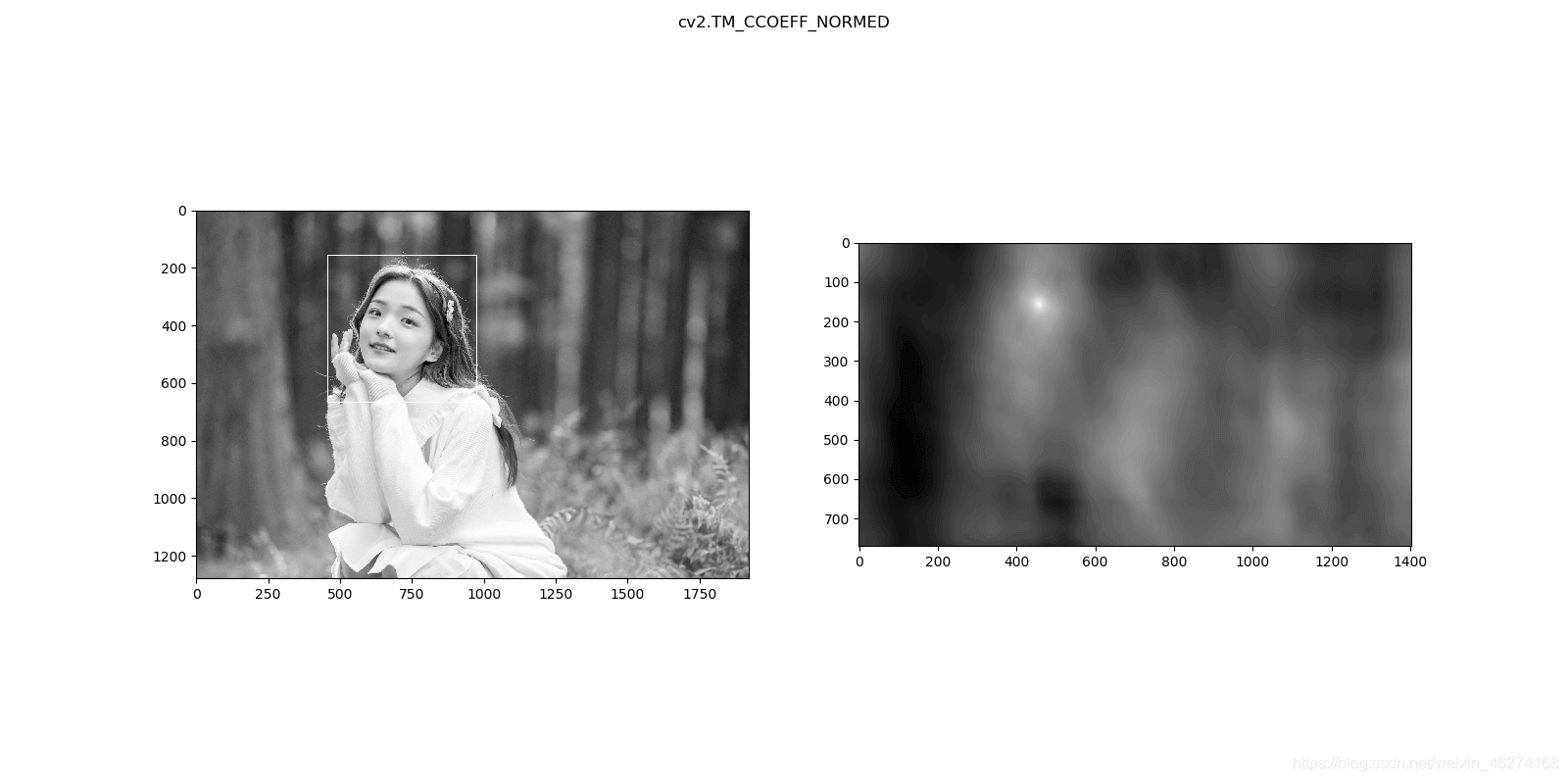

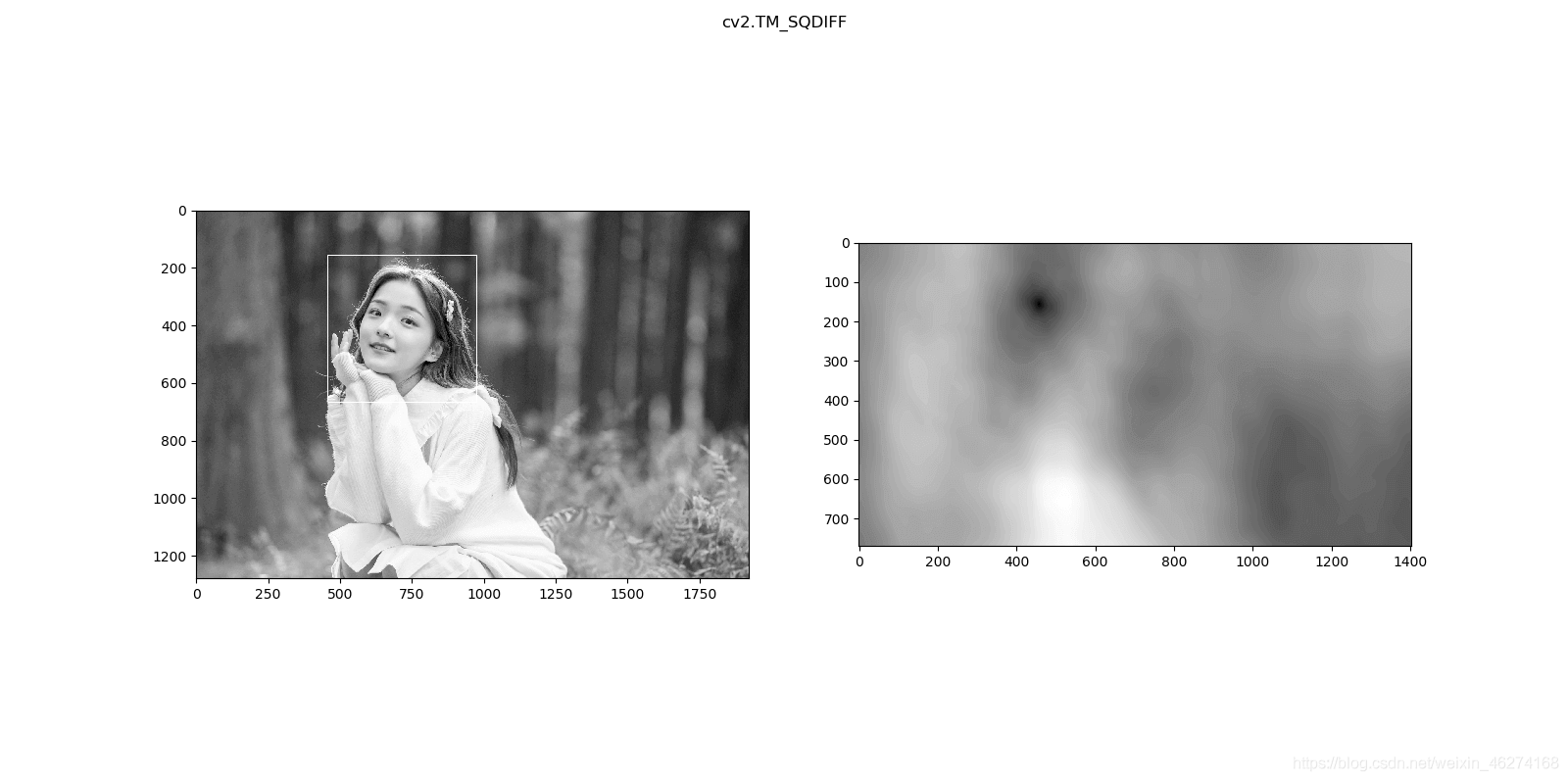

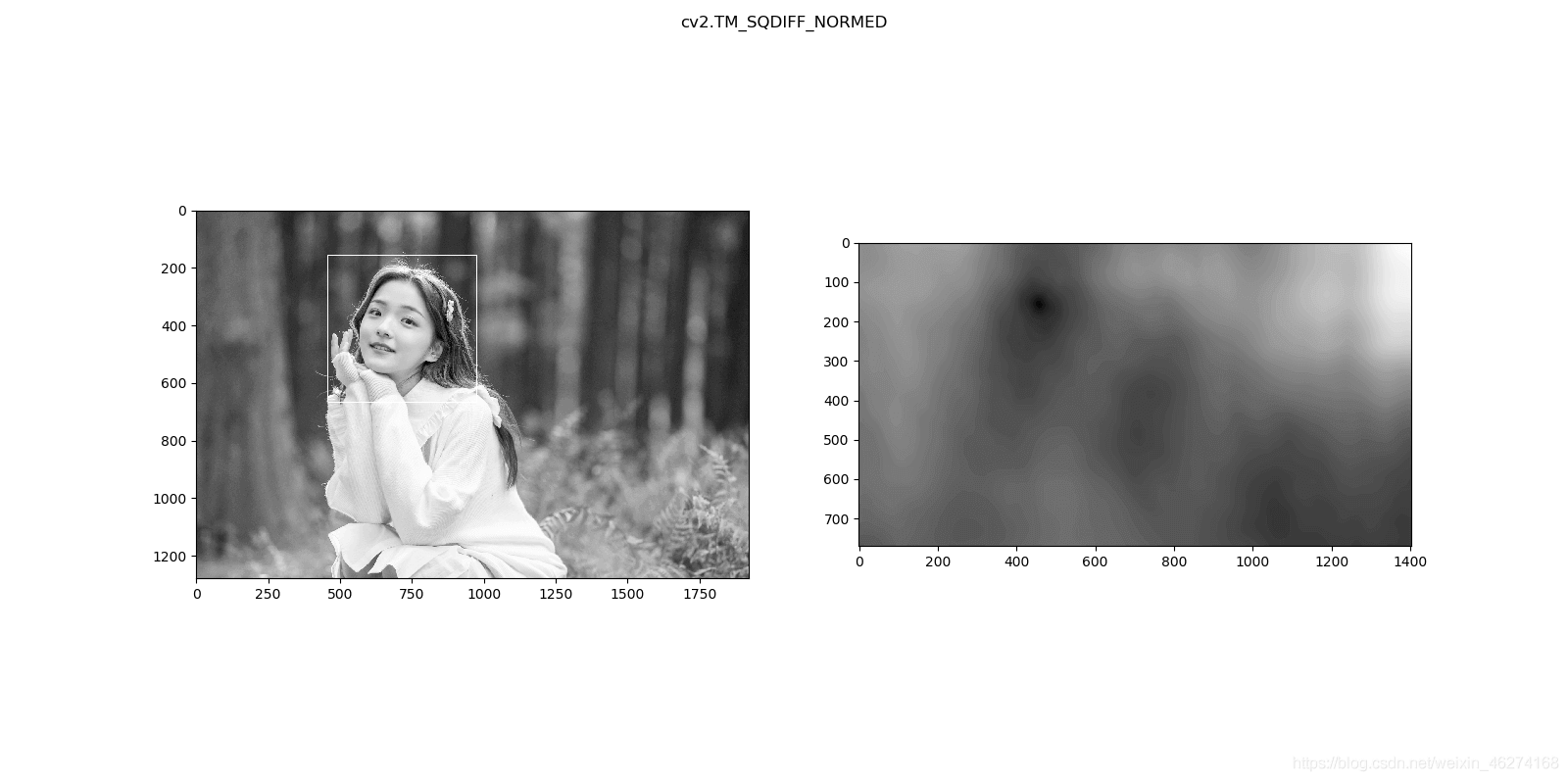

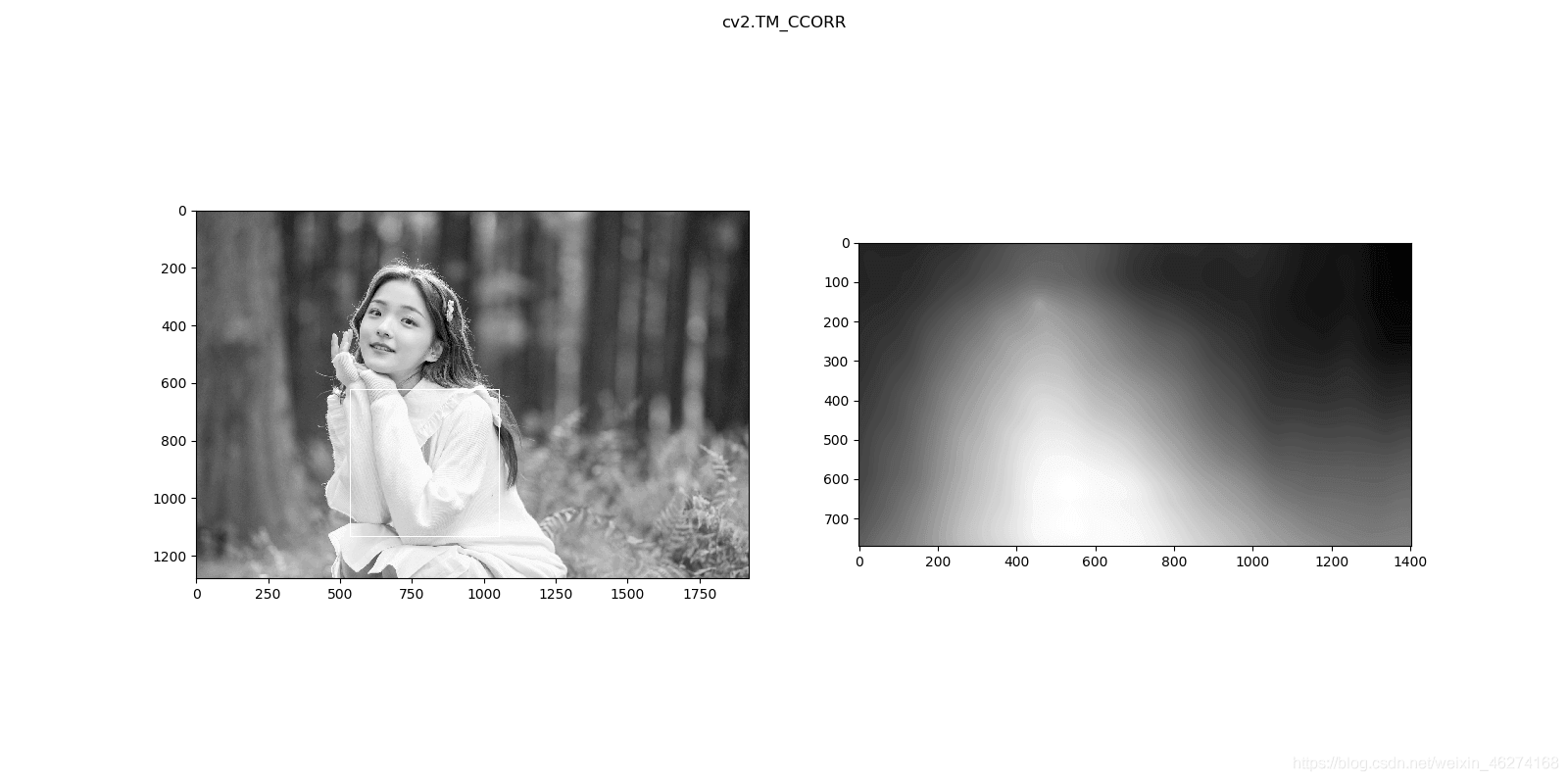

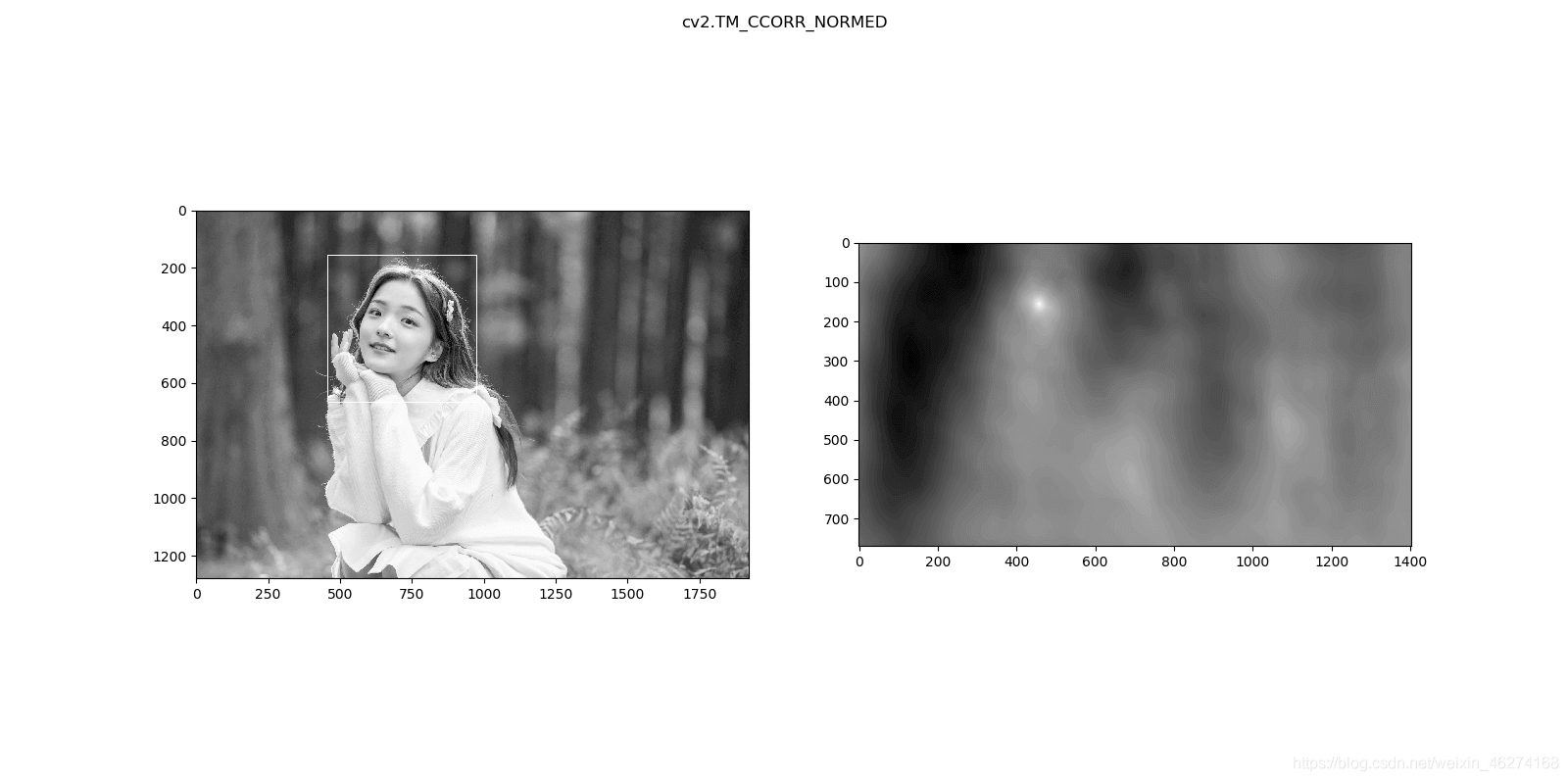

輸出結果:
到此這篇關于OpenCV半小時掌握基本操作之模板匹配的文章就介紹到這了,更多相關OpenCV模板匹配內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
