利用Matlab提取圖片曲線

利用 MATLAB 提取圖片曲線

給你一張圖片，如何提取里面曲線的數據，從而利用這些數據進行圖像重繪、加工處理、測距、擬合得到函數表達式等操作呢？

行文動機

前段時間，有個朋友問了我一個問題，大概意思就是要給圖像的流線測距離，在我的印象里面，MATLAB 是似乎沒有這種直接的功能的。

那么換個角度來理解一下這個問題，如果給你一張圖像，如何提取里面點的數據？其實，有了曲線的數據，后面想干嘛就干嘛了。

一直沒空弄這個，今天偷閑，安排！??！

圖像的讀入與裁剪

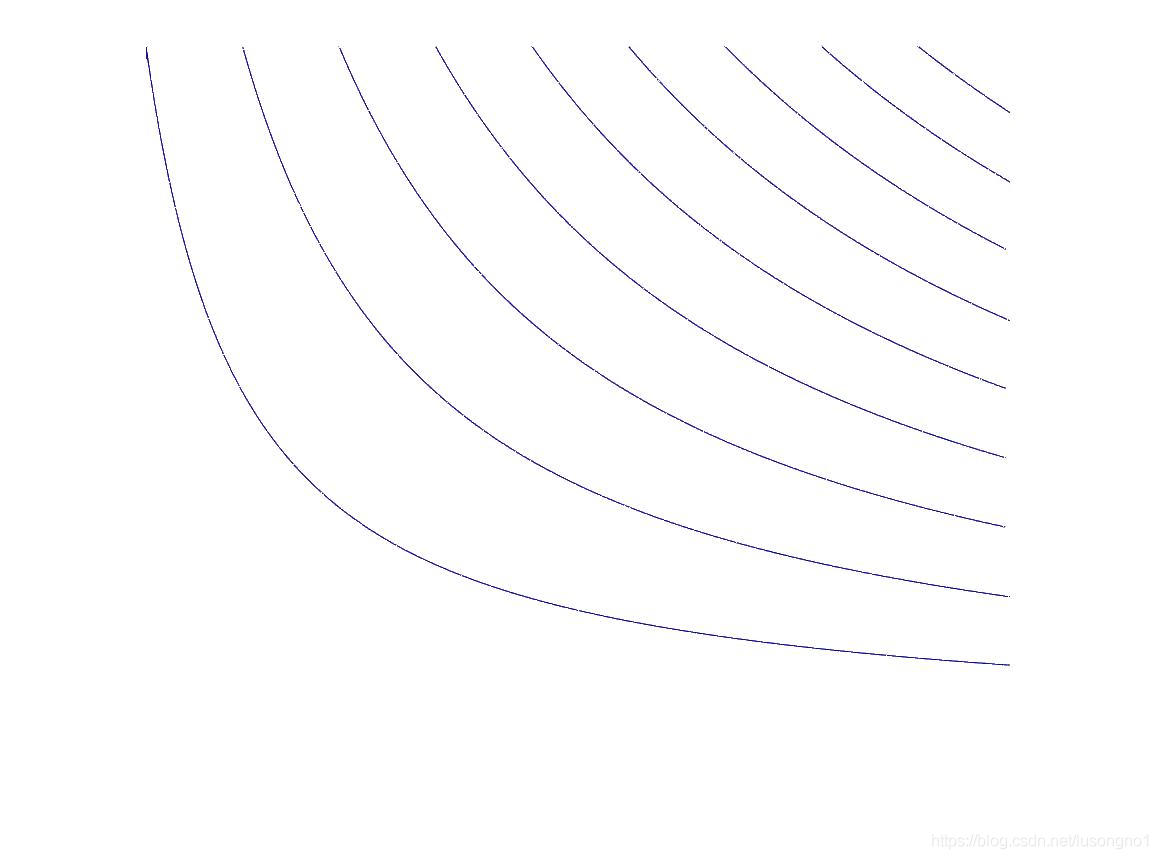

以下面的圖像作為例子。

我們先導入圖像，進行簡單的裁剪。為什么要裁剪呢？其實不裁剪也沒關系，因?yàn)槲液竺媸腔谙袼攸c(diǎn)的顏色來提取的曲線。如果你想提取的曲線不能通過顏色區分，那么，最好通過裁剪，把你不想要的部分盡可能地剪掉。

%% 讀入圖片，展示，有必要的話可以適當做一些裁剪
A = imread('a.jpg');%讀取到一張圖片
imshow(A);
A = imcrop(A);%使用鼠標裁剪一波
imshow(A);
[low_num,col_num,~] = size(A);

顏色拾取

觀察圖像發現，我們要提取的曲線是藍色的，所以我希望通過顏色把它區分出來。那么我們就要知道這個曲線的 RGB 值。我希望通過鼠標點選的方式獲取到顏色值。

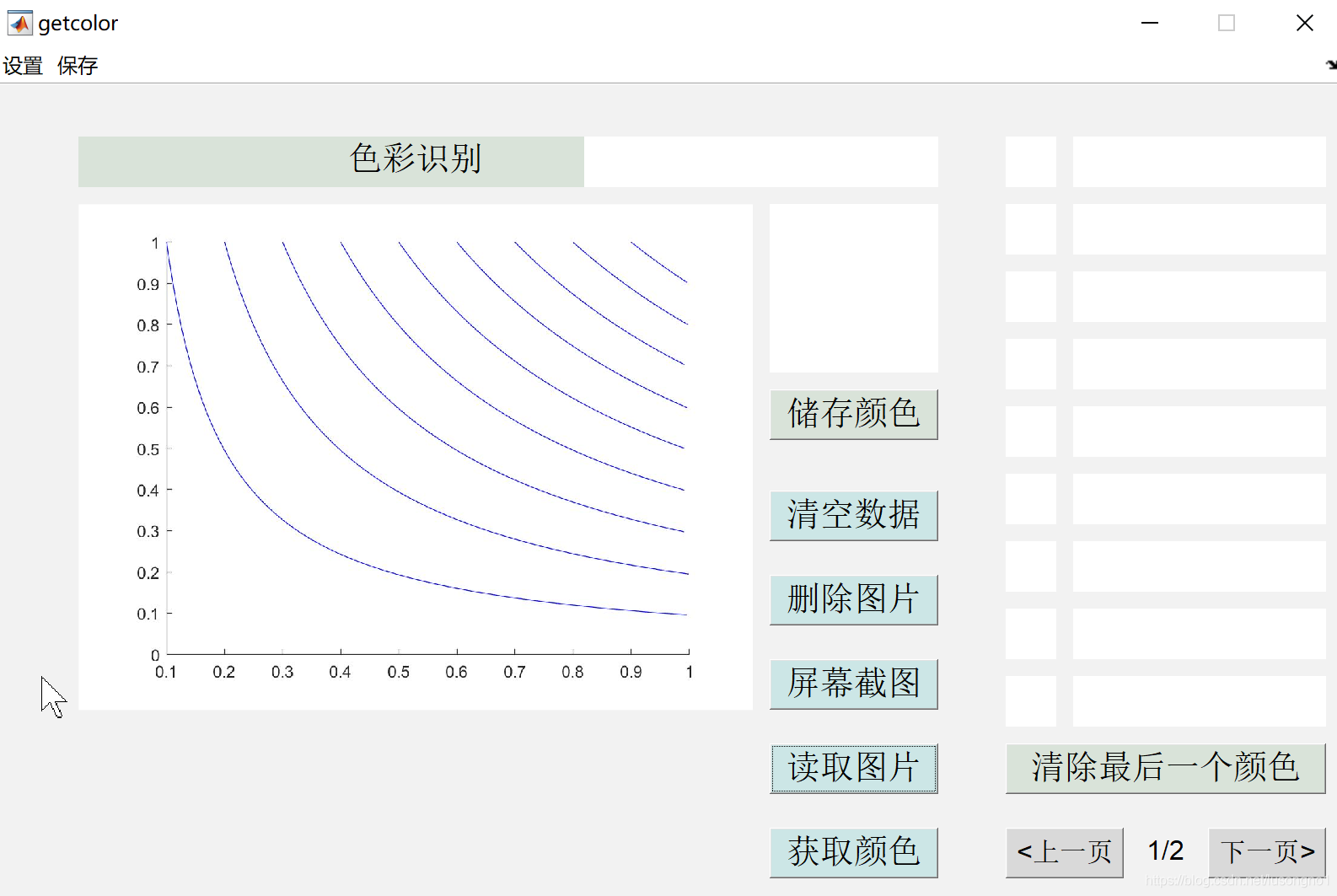

這里我偷個懶，直接采用了 slandarer 開源的顏色提取工具。這個模塊不是我寫的，特此聲明，請尊重原創。

%% 顏色提取
getcolor();
color = color_list_temp(1,:);

function getcolor
global control;
global ima;
global GUI;
global x_limit;
global y_limit;
global color;
global a;
global color_number;
global color_list;
global page;
global total_page;
global color_list_temp;
color=[];
page=1;
total_page=2;
color_list=[0 0 0];
color_list(1,:)=[];
color_number=1;
rgb_type=1;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
GUI.fig=figure('units','pixels',...
    'position',[350 100 800 500],...
    'Numbertitle','off',...
    'menubar','none',...
    'resize','off',...
    'name','getcolor',...
    'color',[0.95 0.95 0.95]);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
uh1=uimenu('label','設置');
uimenu(uh1,'label','RGB類型設置','callback',@RGBset)
    function RGBset(~,~)
        GUI.rgbfig=figure('units','pixels',...
        'position',[360 370 180 200],...
        'Numbertitle','off',...
        'menubar','none',...
        'name','RGBset',...
        'resize','off');
        GUI.axes=axes('Units','pixels',...
         'parent',GUI.rgbfig,...
        'PlotBoxAspectRatio',[1 1 1],...
        'Color',[0.95 0.95 0.95],...
        'Box','on', ...
        'XLim',[0 500],...
        'YLim',[0 500], ...
        'XColor',[0.95 0.95 0.95],...
        'YColor',[0.95 0.95 0.95],...
        'YDir','reverse', ...
        'xtick',[],'ytick',[]);
        GUI.checkbox1=uicontrol('parent',GUI.rgbfig,...
            'style','checkbox',...
            'string','范圍:0－1',...
            'position',[45 150 400 30],...
            'fontsize',10,...
            'value',rgb_type,...
            'callback',@ifon1);
        GUI.checkbox255=uicontrol('parent',GUI.rgbfig,...
            'style','checkbox',...
            'string','范圍:0－255',...
            'position',[45 120 400 30],...
            'fontsize',10,...
            'value',~rgb_type,...
            'callback',@ifon255);
        GUI.makesurebutton=uicontrol('parent',GUI.rgbfig,...
            'style','pushbutton',...
            'string','確定設置',...
            'position',[45 70 100 25],...
            'fontsize',10,...
            'callback',@settype);

        function ifon1(~,~)
            if(get(GUI.checkbox1,'value')==1)
                set(GUI.checkbox1,'value',1);
                set(GUI.checkbox255,'value',0);
            else
                set(GUI.checkbox1,'value',1);
            end
        end
        function ifon255(~,~)
            if(get(GUI.checkbox255,'value')==1)
                set(GUI.checkbox255,'value',1);
                set(GUI.checkbox1,'value',0);
            else
                set(GUI.checkbox255,'value',1);
            end
        end
        function settype(~,~)
            rgb_type=get(GUI.checkbox1,'value');
            if ~isempty(color)
                set(GUI.text2,'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']);
            end
            show_color(page);
            close(GUI.rgbfig)
        end
    end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
uh2=uimenu('label','保存');
uimenu(uh2,'label','儲存為mat','callback',@saveas_mat)
uimenu(uh2,'label','儲存為txt','callback',@saveas_txt)
uimenu(uh2,'label','儲存為excel','callback',@saveas_exl)
uimenupic=uimenu(uh2,'label','儲存為對照圖');
uimenu(uimenupic,'label','儲存全部頁碼','callback',@saveas_pic_all);
uimenu(uimenupic,'label','儲存當前頁碼','callback',@saveas_pic_now);
function saveas_mat(~,~)
    try
    [filename, pathname] = uiputfile({'*.mat','mat'});
        color_list_temp=(color_list/255).*rgb_type+color_list.*(~rgb_type);
        save([pathname,filename],'color_list_temp');
    catch
    end
end
function saveas_txt(~,~)
    try
    [filename, pathname] = uiputfile({'*.txt','記事本'});
        color_list_temp=(color_list/255).*rgb_type+color_list.*(~rgb_type);
        [m,n]=size(color_list_temp);
        fid=fopen([ pathname,filename],'w');
        for ii=1:m
            for jj=1:n
                if jj==n
                    fprintf(fid,'%d\r\n',color_list_temp(ii,jj));
                else
                    fprintf(fid,'%d\r\t',color_list_temp(ii,jj));
                end
            end
        end
        fclose(fid);
    catch
    end
end
function saveas_exl(~,~)
    [filename, pathname] = uiputfile({'*.xlsx','記事本'});
    color_list_temp=(color_list/255).*rgb_type+color_list.*(~rgb_type);
    xlswrite([ pathname,filename],color_list_temp)

end
function saveas_pic_all(~,~)
    page_with_color=total_page-1;
    px=50;
    gap_px=10;
    pic=ones(9*px,page_with_color*px+(page_with_color-1)*gap_px,3);
    for p=1:page_with_color
        for ii=(p-1)*9+1:p*9
            for kk=1:3
                if ii=length(color_list)
                    pic((ii-(p-1)*9-1)*px+1:(ii-(p-1)*9)*px,(p-1)*(px+gap_px)+1:(p-1)*(px+gap_px)+px,kk)=color_list(ii,kk)/255;
                end
            end
        end
    end
    [filename, pathname] = uiputfile({'*.jpg;*.png','All Image Files';...
            '*.jpg','JPG';'*.png','PNG' });
    imwrite(pic,[pathname,filename]);
end
function saveas_pic_now(~,~)
    try
    [m,~]=size(color_list);
    m=m-(page-1)*9;
    m(m>9)=9;
    px=50;
    pic=ones(9*px,1*px,3);
    if m>0
        for ii=(page-1)*9+1:(page-1)*9+m
            for kk=1:3
                pic((ii-1)*px+1:ii*px,1:px,kk)=color_list(ii,kk)/255;
            end
        end
    else
    end
    [filename, pathname] = uiputfile({'*.jpg;*.png','All Image Files';...
            '*.jpg','JPG';'*.png','PNG' });
    imwrite(pic,[pathname,filename]);
    catch
    end
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%uh3=uimenu('label','導入');
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
GUI.text=uicontrol('parent',GUI.fig,...
    'style','text',...
    'string','色彩識別',...
    'horizontalalign','center',...
    'position',[50 440 400 30],...
    'backgroundcolor',[0.85 0.89 0.85],...
    'foregroundcolor','k',...
    'fontsize',15);
GUI.text1=uicontrol('parent',GUI.fig,...
    'style','text',...
    'string','',...
    'horizontalalign','center',...
    'position',[460 330 100 100],...
    'backgroundcolor',[1 1 1],...
    'foregroundcolor','k',...
    'fontsize',10);
GUI.text2=uicontrol('parent',GUI.fig,...
    'style','text',...
    'string','',...
    'horizontalalign','center',...
    'position',[350 440 210 30],...
    'backgroundcolor',[1 1 1],...
    'foregroundcolor','k',...
    'fontsize',10);
GUI.savecolorbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','儲存顏色',...
    'position',[460 290 100 30],...
    'backgroundcolor',[0.85 0.89 0.85],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@save_color);
GUI.deletedatabutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','清空數據',...
    'position',[460 230 100 30],...
    'backgroundcolor',[0.8 0.9 0.9],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@clear_data);
GUI.deletepicbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','刪除圖片',...
    'position',[460 180 100 30],...
    'backgroundcolor',[0.8 0.9 0.9],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@delete_pic);
GUI.getcapbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','屏幕截圖',...
    'position',[460 130 100 30],...
    'backgroundcolor',[0.8 0.9 0.9],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@get_capture);
GUI.getpicbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','讀取圖片',...
    'position',[460 80 100 30],...
    'backgroundcolor',[0.8 0.9 0.9],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@getImage);
GUI.getcolorbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'tag','recc',...
    'string','獲取顏色',...
    'position',[460 30 100 30],...
    'backgroundcolor',[0.8 0.9 0.9],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@get_color);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
for i=1:9
    GUI.text=uicontrol('parent',GUI.fig,...
    'tag',num2str(i),...
    'style','text',...
    'string','',...
    'horizontalalign','left',...
    'position',[600 440-40*(i-1) 30 30],...
    'backgroundcolor',[1 1 1],...
    'foregroundcolor','k',...
    'fontsize',10);
end

for i=1:9
    GUI.text=uicontrol('parent',GUI.fig,...
    'tag',[num2str(i),'t'],...
    'style','text',...
    'string','',...
    'horizontalalign','center',...
    'position',[640 440-40*(i-1) 150 30],...
    'backgroundcolor',[1 1 1],...
    'foregroundcolor','k',...
    'fontsize',8);
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
GUI.inputbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','清除最后一個顏色',...
    'position',[600 80 190 30],...
    'backgroundcolor',[0.85 0.89 0.85],...
    'foregroundcolor','k',...
    'fontsize',15,...
    'callback',@delete_last);
%GUI.inputbutton=uicontrol('parent',GUI.fig,...
    %'style','pushbutton',...
    %'string','導出數據',...
    %'position',[600 30 190 30],...
    %'backgroundcolor',[0.85 0.89 0.85],...
    %'foregroundcolor','k',...
    %'fontsize',15,...
    %'callback',@output_data);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
GUI.lpbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','上一頁',...
    'position',[600 30 70 30],...
    'backgroundcolor',[0.85 0.85 0.85],...
    'foregroundcolor','k',...
    'fontsize',12,...
    'callback',@lastpage);
GUI.npbutton=uicontrol('parent',GUI.fig,...
    'style','pushbutton',...
    'string','下一頁>',...
    'position',[720 30 70 30],...
    'backgroundcolor',[0.85 0.85 0.85],...
    'foregroundcolor','k',...
    'fontsize',12,...
    'callback',@nextpage);
GUI.page=uicontrol('parent',GUI.fig,...
    'style','text',...
    'string',[num2str(page),'/',num2str(total_page)],...
    'horizontalalign','center',...
    'position',[670 30 50 27],...
    'backgroundcolor',[0.95 0.95 0.95],...
    'foregroundcolor','k',...
    'fontsize',12);
function lastpage(~,~)
    page=page-1;
    page(page1)=1;
    set(GUI.page,'string',[num2str(page),'/',num2str(total_page)]);
    show_color(page);
end
function nextpage(~,~)
    page=page+1;
    page(page>total_page)=total_page;
    set(GUI.page,'string',[num2str(page),'/',num2str(total_page)]);
    show_color(page);
end

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
GUI.axes=axes('Units','pixels',...
      'PlotBoxAspectRatio',[1 1 1],...
      'Position',[50 30 400 400],...
      'Color',[0.98 0.98 0.98],...
      'Box','on', ...
      'XLim',[0 500],...
      'YLim',[0 500], ...
      'XColor','w','YColor','w',...
      'YDir','reverse', ...
      'Tag','picbagaxes',...
      'xtick',[],'ytick',[]);
hold on;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    %function output_data(~,~)
        %if color_number>1
            %disp(color_list)
        %end
    %end
    function show_color(cur_page)
        len_list=size(color_list,1);
        for ii=(cur_page-1)*9+1:(cur_page-1)*9+9
            if(ii=len_list)
                set(findobj('tag',num2str(ii-(cur_page-1)*9)),'backgroundcolor',color_list(ii,:)/255)
                set(findobj('tag',[num2str(ii-(cur_page-1)*9),'t']),'string',['[',num2str((color_list(ii,:)/255).*rgb_type+color_list(ii,:).*(~rgb_type)),']'])
            else
                set(findobj('tag',num2str(ii-(cur_page-1)*9)),'backgroundcolor',[1 1 1])
                set(findobj('tag',[num2str(ii-(cur_page-1)*9),'t']),'string','')
            end
        end
    end

    function save_color(~,~)
        if ~isempty(get(GUI.text2,'string'))
            %set(findobj('tag',num2str(color_number)),'backgroundcolor',color/255)
            %set(findobj('tag',[num2str(color_number),'t']),'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']'])
            color_list(color_number,:)=color;%(color/255).*rgb_type+color.*(~rgb_type);
            color_number=color_number+1;
            if color_number-1>(total_page-1)*9
                page=ceil(color_number/9);
                total_page=total_page+1;
                set(GUI.page,'string',[num2str(page),'/',num2str(total_page)]);

            end
            show_color(page)
        end
    end

    function delete_last(~,~)
        if color_number>=1
            %set(findobj('tag',num2str(color_number-1)),'backgroundcolor',[1 1 1])
            %set(findobj('tag',[num2str(color_number-1),'t']),'string','')
            color_list(end,:)=[];
            color_number=color_number-1;
            if color_number-2=(total_page-2)*9
                page=ceil((color_number-1)/9);
                total_page=total_page-1;
                set(GUI.page,'string',[num2str(page),'/',num2str(total_page)]);

            end
            show_color(page)
        end
    end

    function delete_pic(~,~)
        control=0;
        set(findobj('Tag','picbagaxes'),...
        'XLim',[0 500],...
        'YLim',[0 500],...
        'Position',[50 30 400 400],...
        'Color',[0.98 0.98 0.98]);
        delete(a);
    end

    function clear_data(~,~)
        control=0;
        set(GUI.text1,'backgroundcolor',[1 1 1]);
        set(GUI.text2,'string','');
        set(findobj('Tag','picbagaxes'),...
        'XLim',[0 500],...
        'YLim',[0 500],...
        'Position',[50 30 400 400],...
        'Color',[0.98 0.98 0.98]);
        set(findobj('tag','recc'),'string','獲取顏色');
        delete(a);
    end

    function get_color(~,~)
        if control==0
            set(GUI.text1,'backgroundcolor',[1 1 1]);
            set(GUI.text2,'string','');
        end
        control=1;
        set(gcf,'WindowButtonMotionFcn',@whilemovefcn)
        set(gcf,'WindowButtonDownFcn',@whileclickfcn)
    end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    function whilemovefcn(~,~)
        xy=get(gca,'CurrentPoint');
        x=xy(1,2);y=xy(1,1);
        if x=x_limity=y_limitx>=0y>=0
            x(x>x_limit)=x_limit;
            y(y>y_limit)=y_limit;
            x(x1)=1;
            y(y1)=1;
            x=round(x);
            y=round(y);
            if control==1
                color=double([ima(x,y,1),ima(x,y,2),ima(x,y,3)]);
                set(GUI.text1,'backgroundcolor',color/255);
                set(GUI.text2,'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']);
            end
        else
            if control==1
                set(GUI.text1,'backgroundcolor',[1 1 1]);
                set(GUI.text2,'string','');
            end
        end
    end

    function whileclickfcn(~,~)
            xy=get(gca,'CurrentPoint');
            x=xy(1,2);y=xy(1,1);
            if x=x_limity=y_limitx>=0y>=0
                control=0;
                set(GUI.text1,'backgroundcolor',color/255);
                set(GUI.text2,'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']);
                set(findobj('tag','recc'),'string','繼續取色');
                %disp(color/255)
            end
    end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    function get_capture(~,~)
        screensize=get(0,'screensize');
        screensize=1.5*screensize;
        robot=java.awt.Robot();
        rectangle=java.awt.Rectangle();
        rectangle.x=0;
        rectangle.y=0;
        rectangle.width=screensize(3);
        rectangle.height=screensize(4);
        image=robot.createScreenCapture(rectangle);
        data=image.getData();
        temp=zeros(screensize(3)*screensize(4)*3,1);
        temp=data.getPixels(0,0,screensize(3),screensize(4),temp);
        temp=uint8(temp);
        R=temp(1:3:end);
        G=temp(2:3:end);
        B=temp(3:3:end);
        R=reshape(R,[screensize(3),screensize(4)]);
        G=reshape(G,[screensize(3),screensize(4)]);
        B=reshape(B,[screensize(3),screensize(4)]);
        R=R';
        G=G';
        B=B';
        x_limit=screensize(4);
        y_limit=screensize(3);
        leng=max([x_limit,y_limit]);
        set(findobj('Tag','picbagaxes'),...
        'XLim',[0 leng],...
        'YLim',[0 leng]);
        ima=cat(3,R,G,B);
        delete(a);
        a=imshow(ima);
    end
    function getImage(~,~)
        warning off;
        try
        [filename, pathname] = uigetfile({'*.jpg;*.tif;*.png;*.gif','All Image Files';...
            '*.*','All Files' });
        ima = imread([ pathname,filename]);
        [x,y,~]=size(ima);
        x_limit=x;y_limit=y;
        leng=max([x_limit,y_limit]);
        set(findobj('Tag','picbagaxes'),...
        'XLim',[0 leng],...
        'YLim',[0 leng]);
        delete(a);
        a=imshow(ima);
        catch
        end
    end
end

顏色轉換與色差計算

用 RGB 比較顏色之間的相似度時，存在很大的問題，不建議直接使用，因?yàn)橥粋€(gè)通道的一點改變，會導致最后融合在一起的顏色發生巨大變化，而如果三個通道的同時改變，卻只會使最后的明暗發生變化，色調并不會產生巨大變化。而這也是H系列色彩空間普遍存在的問題。

所以，經過思考，我決定 RGB 的值轉為 HSV 顏色空間，再進行色差計算。

色差計算，直接利用兩個點的顏色在椎體上的歐式距離，即通過計算如下坐標點的歐式距離。我們通過編寫 color_dist 函數計算。

%計算兩個 HSV 顏色之間的距離
function d = color_dist(color_std,color)
[x0,y0,z0] = getPos(color_std(1),color_std(2),color_std(3));
[x,y,z] = getPos(color(1),color(2),color(3));
d = sqrt((x-x0).^2+(y-y0).^2+(z-z0)^2);
end

function [x,y,z] = getPos(H,S,V)
r = 1;
h = sqrt(3);
x = r*V*S*cos(H);
y = r*V*S*sin(H);
z = h*(1-V);
end

%% 顏色轉為 HSV，再進行色差計算
A2 = rgb2hsv(A);
color2 = rgb2hsv(color);
D = ones(low_num,col_num)*2;
for i=1:low_num
    for j=1:col_num
        D(i,j) = color_dist(color2,A2(i,j,:));
    end
end

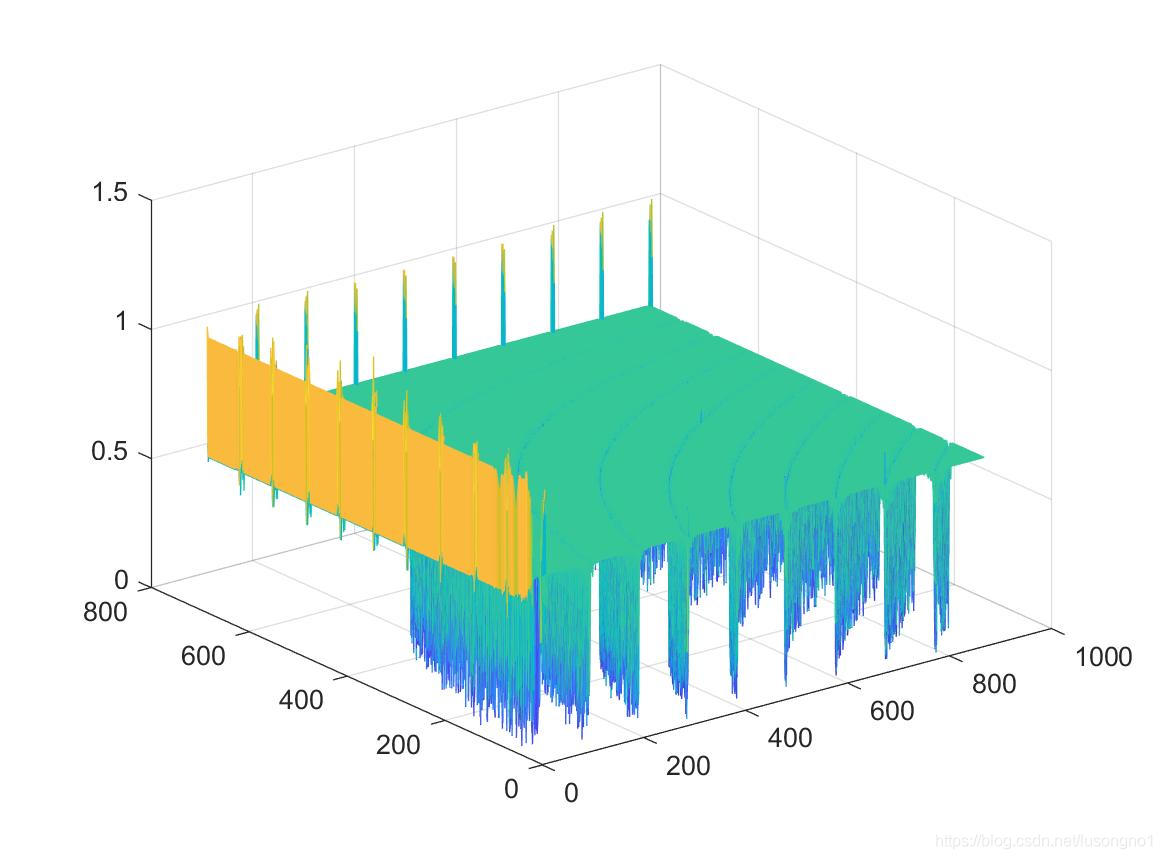

mesh(D);

分離曲線

通過調節閾值參數，可以把我們想要的坐標軸過濾掉。閾值越小，過濾效果越明顯。

%% 根據色彩，把想要的曲線分離出來
threshold = 0.5;%可以調整閾值使分離效果變好
I = (Dthreshold);
for i=1:3
    RGB= A(:,:,i);
    RGB(~I)=255;
    A3(:,:,i) = RGB;
end
imshow(A3)

二值化，提取數據

二值化圖像是以矩陣形式存儲的。我們根據色素點在矩陣中的位置，利用行列指標和坐標軸的標準化關系，提取數據，重建坐標系。

%% 二值化，提取數據
leftUp = [0,1];%標注截取的圖片的左上角和右下角
rightDown = [1,0];
B = rgb2gray(A3);
imshow(B);
[pos_row,pow_col] = find(B~=255);
Ps = [pos_row-1,pow_col-1];
Ps(:,1) = Ps(:,1)./(low_num-1);
Ps(:,2) = Ps(:,2)./(col_num-1);
x = (rightDown(1)-leftUp(1)).*Ps(:,2)+leftUp(1);
y = leftUp(2)-abs(rightDown(2)-leftUp(2)).*Ps(:,1);

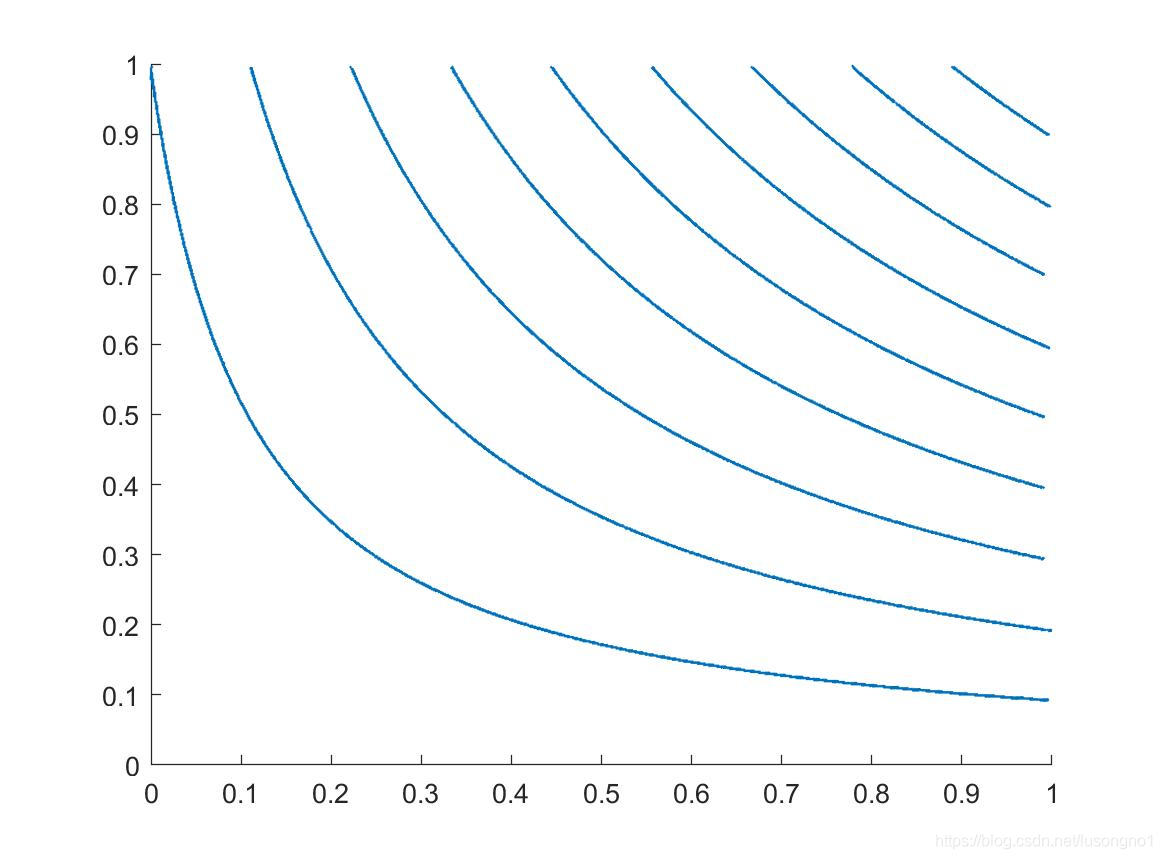

scatter(x,y,0.38);
X = [x,y];

看著八九不離十了，但是注意這里的坐標點是以散點的形式畫出來的。是無序且沒有區分度的，我們甚至無法使用plot。

數據點分類與排序

肉眼可見，這幾條曲線是分隔開的。我們?nèi)绾伟堰@些數據按曲線分開且其上的點按順序排好呢？我的做法是，使用鼠標選中你在意的曲線的一端，利用距離延拓法，還原整條曲線。

%% 數據分類與排序
N = size(X,1);
gfrom = ginput(1);
[~,minI] = min(sum((X - repmat(gfrom,N,1)).^2,2));
from = X(minI,:);
X(minI,:) = [];
X = [from;X];
tol = 0.01;
X1 = findcurvepath(X,tol);

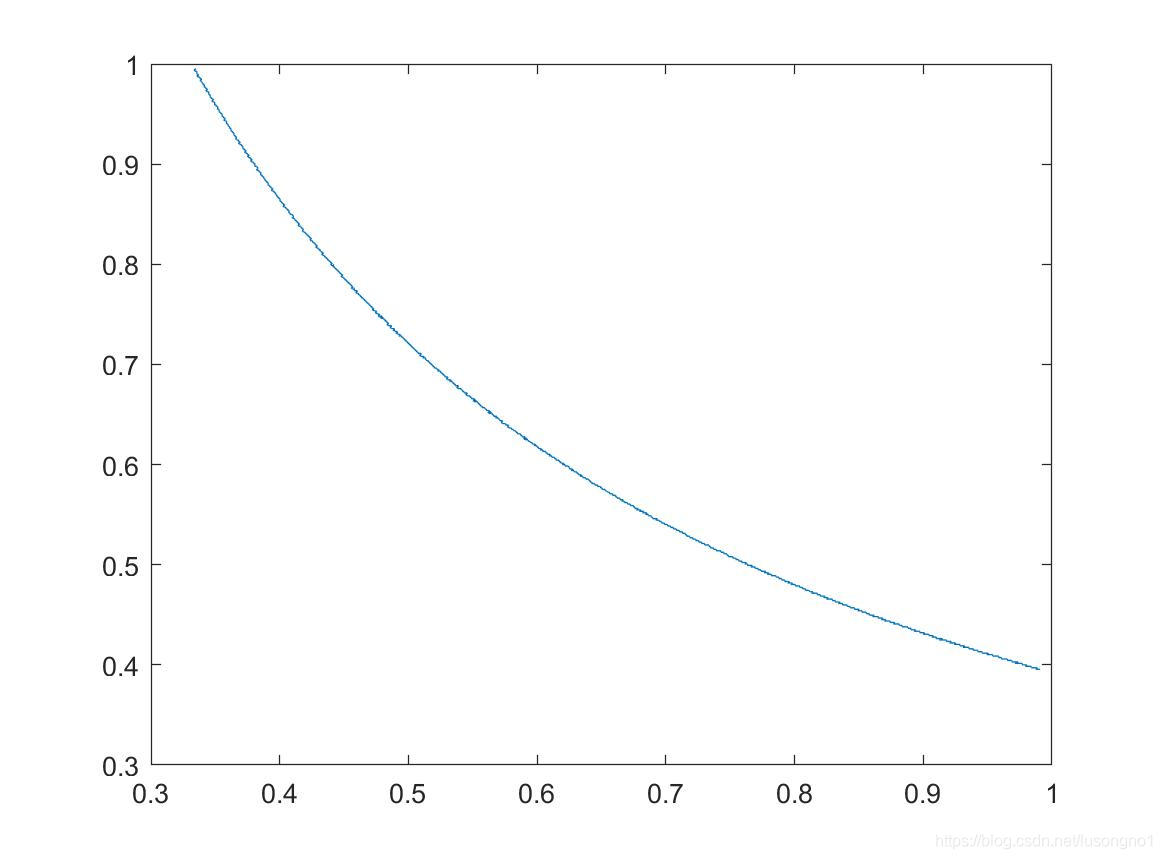

plot(X1(:,1),X1(:,2))

其中用到了一個自己寫函數 findcurvepath，它可以從一個數據點出發，把所有的數據點按距離遠近，像串珍珠一樣串在一塊。

function ps1 = findcurvepath(ps0,tol)
%這個函數將點就近連接起來
ps1(1,1:2) = ps0(1,1:2);%將第一個取出來
ps0 = ps0(2:end,:);%ps0重置為剩下的部分
p = ps1(end,:);%p是取出來的最后一個
while ~isempty(ps0)

    i = 1;
    while 1
        distances = p2psdistance(p,ps0);
        inds = find(distances == min(distances));%%%%%%%修復一個bug
        if length(inds) > 1
            if size(ps1,1)i+1
                break;
            end
            p = ps1(end-i,:);%p是取出來的最后一個
            i = i+1;
        else
            break;
        end
    end

    distances = p2psdistance(p,ps0);
    if min(distances)>tol
        break;
    end
    inds = find(distances == min(distances));%%%%%%%修復一個bug
    ind = inds(1);
    ps1(end+1,1:2) = ps0(ind,1:2);
    ps0(ind,:) = [];
    p = ps1(end,:);
end
end
function distances = p2psdistance(p,ps)
distances = sqrt((p(1)-ps(:,1)).^2+(p(2)-ps(:,2)).^2);
end

后話

我不喜歡做 GUI，因?yàn)閬y七八糟的界面用起來確實令人心煩。另外一方面，不管是 GUI 或者說進一步的 exe 桌面程序，都依賴于 MATLAB 的環境。也就是說，你要運行代碼，就必須先裝 MATLAB 的環境。試想，一個安裝過和簡單用過 MATLAB 的人，都是有能力可以通過代碼修改一些參數的，那么你做 GUI 不是畫蛇添足么。

到此這篇關于利用Matlab提取圖片曲線的文章就介紹到這了,更多相關Matlab提取圖片曲線內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！

您可能感興趣的文章:

Matlab實現時間序列預測分類實例代碼
利用Matlab繪制各類特殊圖形的實例代碼
圖文詳解matlab原始處理圖像幾何變換
Matlab如何實現矩陣復制擴充
如何利用Matlab制作一款真正的拼圖小游戲

標簽：海南林芝盤錦南平大同寧夏普洱漯河

巨人網絡通訊聲明：本文標題《利用Matlab提取圖片曲線》，本文關鍵詞利用,Matlab,提取,圖片,曲線,；如發現本文內容存在版權問題，煩請?zhí)峁┫嚓P(guān)信息告之我們，我們將及時溝通與處理。本站內容系統采集于網絡，涉及言論、版權與本站無關。
