發現好的工具，如同發現新大陸。有時，我們會好奇，論文中、各種專業的書中那么形象的插圖是如何做出來的，無一例外不是對繪圖工具的熟練使用。
下載安裝、配置環境變量
intall

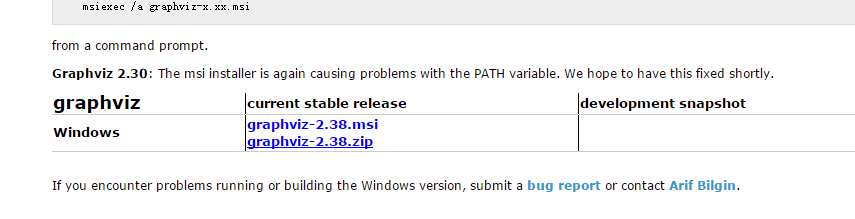

windows版本下載地址：http://www.graphviz.org/Download_windows.php
雙擊msi文件，然后一直next（記住安裝路徑，后面配置環境變量會用到路徑信息），安裝完成之后，會在windows開始菜單創建快捷信息，默認快捷方式不放在桌面。
配置環境變量

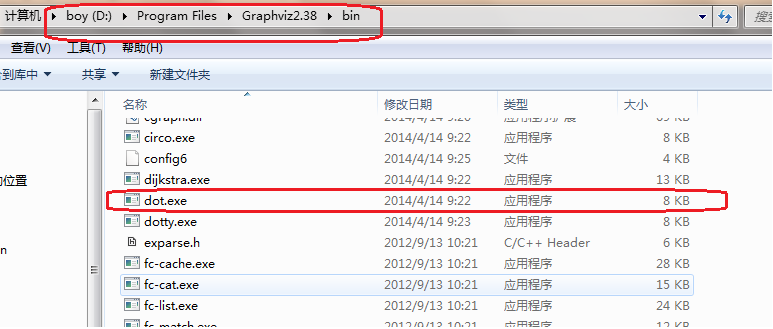

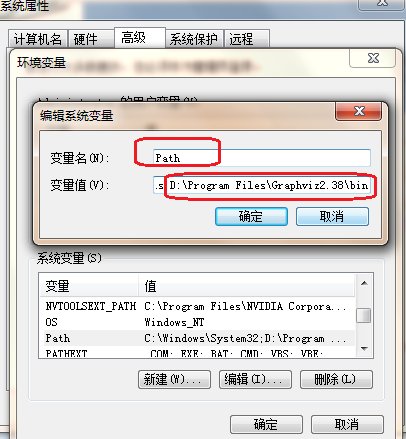

將graphviz安裝目錄下的bin文件夾添加到Path環境變量中：
驗證

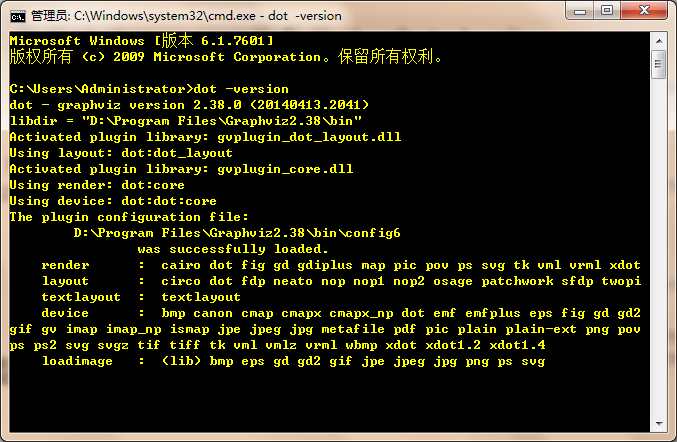

進入windows命令行界面，輸入dot -version，然后按回車，如果顯示graphviz的相關版本信息，則安裝配置成功。
基本繪圖入門
打開windows下的graphviz編輯器gvedit，編寫如下的dot腳本語言，保存成gv格式文本文件。然后進入命令行界面，使用dot命令，將gv文件轉化為png圖形文件。
dot D:\test\1.gv -Tpng -o image.png
graph
graph使用--描述關系
graph pic1 {
a -- b
a -- b
b -- a [color=blue]
}
digraph
使用->描述關系
digraph pic2 {
a -> b
a -> b
b -> a [style=filled color=blue]
}

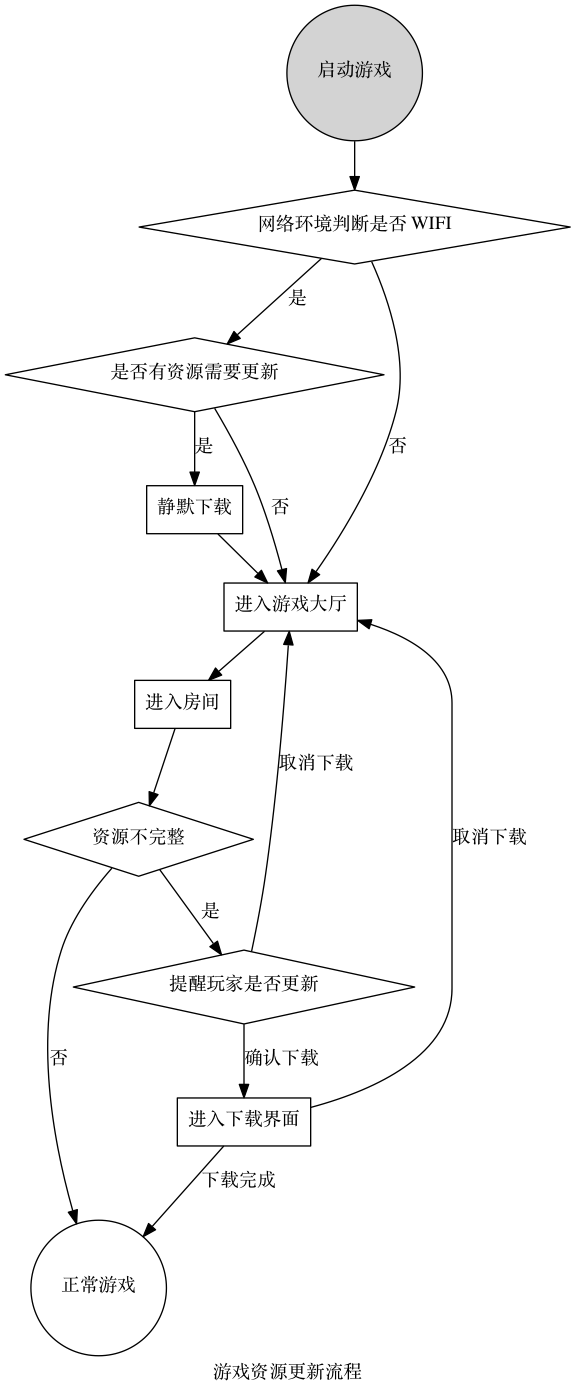

一個復雜的例子
digraph startgame {
label="游戲資源更新流程"
rankdir="TB"
start[label="啟動游戲" shape=circle style=filled]
ifwifi[label="網絡環境判斷是否 WIFI" shape=diamond]
needupdate[label="是否有資源需要更新" shape=diamond]
startslientdl[label="靜默下載" shape=box]
enterhall[label="進入游戲大廳" shape=box]
enterroom[label="進入房間" shape=box]
resourceuptodate[label="資源不完整" shape=diamond]
startplay[label="正常游戲" shape=circle fillcolor=blue]
warning[label="提醒玩家是否更新" shape=diamond]
startdl[label="進入下載界面" shape=box]
//{rank=same; needupdate, enterhall}
{shape=diamond; ifwifi, needupdate}
start -> ifwifi
ifwifi->needupdate[label="是"]
ifwifi->enterhall[label="否"]
needupdate->startslientdl[label="是"]
startslientdl->enterhall
needupdate->enterhall[label="否"]
enterhall -> enterroom
enterroom -> resourceuptodate
resourceuptodate -> warning[label="是"]
resourceuptodate -> startplay[label="否"]
warning -> startdl[label="確認下載"]
warning -> enterhall[label="取消下載"]
startdl -> enterhall[label="取消下載"]
startdl -> startplay[label="下載完成"]
}
和python交互

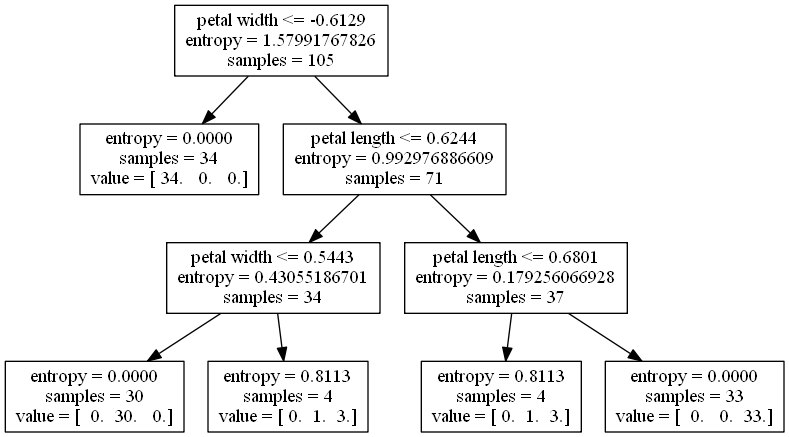

graphviz強大而便捷的關系圖/流程圖繪制方法，很容易讓我們聯想到機器學習中的Decision Tree的展示方式。幸運的是，scikit-learn提供了生成.dot文件的接口，具體操作如下：
在python編輯環境下：
from sklearn.tree import export_graphviz # 導入的是一個函數
# tree表示已經訓練好的模型，即已經調用過DecisionTreeClassifier實例的fit(X_train, y_train)方法
export_graphviz(tree, out_file='tree.dot',
feature_names=['petal length', 'petal width'])
進入windows命令行界面，cd 切換到tree.dot所在的路徑，執行
dot -Tpng tree.dot -o tree.png
