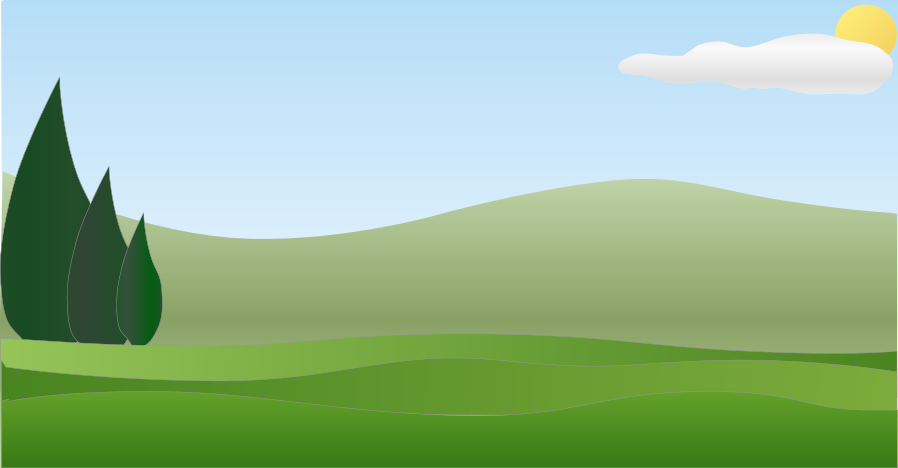

用戶鼠標移入時，有彈出框出現，這樣的需求很常見。這在處理HTML元素實現時簡單，但是如果是對HTML5 Canvas 構成的圖形進行處理，這種方法不再適用，因為Canvas使用的是另外一套機制，無論在Canvas上繪制多少圖形，Canvas都是一個整體。而圖形本身實際都是Canvas的一部分，不可單獨獲取，所以也就無法直接給某個圖形增加JavaScript事件。然而，在HT for Web中，這種需求很容易實現，場景如下：
這個場景圖是基于HT for Web的JSON文件，可能大家對怎么生成這樣的JSON文件有疑惑，其實這里是基于這個麻雀雖小五臟俱全的“HTML5拓撲圖編輯器”（http://www.hightopo.com/demo/2deditor_20151010/HT-2D-Editor.html）進行了擴展，很容易就自定義出滿足我需求拓撲編輯器。不僅如此，在這個Demo中，定義的三種類型彈框的矢量圖‘tips1.json’、‘tips2.json’、‘tips3.json’是通過這個矢量編輯器（http://www.hightopo.com/demo/vector-editor/index.html）簡單繪制了下，也還蠻好用。在上述場景中，用戶將鼠標移入到草地等對象時，會有彈出框顯示它的詳細信息，Demo地址：http://www.hightopo.com/demo/blog_meadow_20170605/index.html
具體實現如下：
準備工作
引入我們的HT（http://www.hightopo.com/）：
<script src='ht.js'></script>
dataModel = new ht.DataModel();
graphView = new ht.graph.GraphView(dataModel);
graphView.addToDOM();
HT提供了自定義的JSON格式的矢量描述形式，以HT標準定義的JSON矢量格式，也可以作為圖片進行注冊和使用，HT的矢量方式比傳統格式更節省空間，縮放不失真，戳HT for Web了解詳細信息。這里，將三種形狀的JSON彈出框注冊成圖片以便后續調用：
ht.Default.setImage('tips1', 'symbols/tips1.json');
ht.Default.setImage('tips2', 'symbols/tips2.json');
ht.Default.setImage('tips3', 'symbols/tips3.json');
然后獲取有交互效果的對象，其中各個對象中的屬性名是給各個圖元設置好的標簽名：
//樹
var tree = {
'tree1' : true,
'tree2' : true,
'tree3' : true
};
//草地
var grass = {
'grass1' : true,
'grass2' : true,
'grass3' : true
};
//山
var mountain = {
'mountain': true
};
彈出框
其實彈出框的本質是一個Node，當用戶鼠標移入移出時，
1、控制Node的隱藏和顯示可以達到彈框的效果；
2、鼠標位置的改變伴隨著Node位置的改變；
3、鼠標移入到不同的對象上時，Node上的貼圖也跟著發生變化；
4、Node中的屬性值也隨著鼠標位置發生變化。
所以，要實現彈框，首先應新建Node，并將其的層級設置為‘higher’，在這之前還需要將場景圖的JSON文件反序列化，并且給反序列化后的圖元均設置為層級‘lower’，防止被已有的圖元擋?。?/p>
ht.Default.xhrLoad('meadow.json', function(text) {
const json = ht.Default.parse(text);
if(json.title) document.title = json.title;
dataModel.deserialize(json);
//設置層級
dataModel.each(function(data){
data.setLayer('lower');
});
//新建node
var node = new ht.Node();
node.s('2d.visible',false);
node.setLayer('higher');
dataModel.add(node);
})
然后，對底層的DIV監聽mousemove事件，判斷鼠標的位置是否在上述三個對象之上，根據對象類型，調用layout()函數對Node重新布局：
graphView.getView().addEventListener('mousemove', function(e) {
node.s('2d.visible',false);
var hoverData = graphView.getDataAt(e);
pos = graphView.getLogicalPoint(e);
if(!hoverData) return;
if(tree[hoverData.getTag()]){
layout(node, pos, 'tips1');
} else if (grass[hoverData.getTag()]) {
layout(node, pos, 'tips2');
} else if (mountain[hoverData.getTag()]) {
layout(node, pos, 'tips3');
}
});
layout()函數所做的事情，已經在前面詳細的闡述，其中，彈框中屬性值的更新是將JSON文件的的text屬性進行數據綁定，綁定的格式很簡單，只需將以前的參數值用一個帶func屬性的對象替換即可，func的內容有一下幾種類型：
1、function類型，直接調用該函數，并傳入相關Data和view對象，由函數返回值決定參數值，即func(data, view)；調用。
2、string類型：
style@***開頭，則返回data.getStyle(***)值，其中***代表style的屬性名。
attr@***開頭，則返回data.getAttr(***)值，其中***代表attr的屬性名。
field@***開頭，則返回data.***值，其中***代表attr的屬性名。
如果不匹配以上幾種情況，則直接將string類型作為data對象的函數名調用data***(view)，返回值作為參數值。
除了func屬性外，還可以設置value屬性作為默認值，如果對應的func取得的值為undefined或者null時，則會采用value屬性定義的默認值，詳情可見HT for Web數據綁定手冊（http://www.hightopo.com/guide/guide/core/datamodel/ht-datamodel-guide.html）。例如，在這里，'tips1.json'文件中對陽光值進行數據綁定的結果如下：
"text": {
"func": "attr@sunshine",
"value": "陽光值"
},
下面貼上layout()函數的源代碼：
function layout(node, pos, type){
node.s('2d.visible',true);
node.setImage(type);
if(type == 'tips1'){
node.setPosition(pos.x + node.getWidth()/2, pos.y - node.getHeight()/2);
node.a({
'sunshine' : '陽光值 : '+ (pos.x/1000).toFixed(2),
'rain' : '雨露值 : '+ (pos.y/1000).toFixed(2),
'love' : '愛心值 ： ***'
});
} else if(type == 'tips2'){
node.setPosition(pos.x , pos.y - node.getHeight()/2);
node.a({
'temp' : '溫度 : 30',
'humidity' : '濕度 : '+Math.round(pos.x/100)+'%'
});
} else if(type == 'tips3'){
node.setPosition(pos.x - node.getWidth()/2, pos.y - node.getHeight()/2);
node.a({
'hight' : '海拔 : ' + Math.round(pos.y)+'米',
'landscapes' : '地貌 : 喀斯特'
});
}
}
云移動
最后，我們的Demo還有個云移動的動畫效果，在HT的數據模型驅動的圖形組件的設計架構下，動畫可理解為將某些屬性由起始值逐漸變?yōu)槟繕酥档倪^程，HT提供了ht.Default.startAnim的動畫函數，ht.Default.startAnim支持Frame-Based和Time-Based兩種方式的動畫：
Frame-Based方式用戶通過指定frames動畫幀數，以及interval動畫幀間隔參數控制動畫效果；
Time-Based方式用戶只需要指定duration的動畫周期的毫秒數即可，HT將在指定的時間周期內完成動畫。
詳情見HT for Web。
在這里我們用的是Time-Based方式，源碼如下：
var cloud = dataModel.getDataByTag('cloud');
parent = dataModel.getDataByTag('mountain');
round1 = parent.getPosition().x - parent.getWidth()/2 + cloud.getWidth()/2;
round2 = parent.getPosition().x + parent.getWidth()/2 - cloud.getWidth()/2;
end = round1;
//云運動動畫
var animParam = {
duration: 10000,
finishFunc: function() {
end = (end == round1) ? round2 : round1;
ht.Default.startAnim(animParam);
},
action: function(v, t) {
var p = cloud.getPosition();
cloud.setPosition(p.x + (end - p.x) * v , p.y);
}
};
ht.Default.startAnim(animParam);
最后，再次放上我們的Demo，供大家參考。
