上一篇已經給大家介紹了opencv python圖片基本操作的相關內容，這里繼續介紹圖像處理算法，下面來一起看看吧
將圖片轉為灰度圖
import cv2 #opencv讀取的格式是BGR
img=cv2.imread('cat.jpg')
# 將圖片轉為灰度圖像操作
img_gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
img_gray.shape
HSV
H - 色調（主波長）。
S - 飽和度（純度/顏色的陰影）。
V值（強度）
import cv2
hsv=cv2.cvtColor(img,cv2.COLOR_BGR2HSV)
cv2.imshow("hsv", hsv)
cv2.waitKey(0)
cv2.destroyAllWindows()
圖像閾值
ret, dst = cv2.threshold(src, thresh, maxval, type)
src： 輸入圖，只能輸入單通道圖像，通常來說為灰度圖
dst： 輸出圖
thresh： 閾值
maxval： 當像素值超過了閾值（或者小于閾值，根據type來決定），所賦予的值
type：二值化操作的類型，包含以下5種類型： cv2.THRESH_BINARY； cv2.THRESH_BINARY_INV； cv2.THRESH_TRUNC； cv2.THRESH_TOZERO；cv2.THRESH_TOZERO_INV
cv2.THRESH_BINARY 超過閾值部分取maxval（最大值），否則取0
cv2.THRESH_BINARY_INV THRESH_BINARY的反轉
cv2.THRESH_TRUNC 大于閾值部分設為閾值，否則不變
cv2.THRESH_TOZERO 大于閾值部分不改變，否則設為0
cv2.THRESH_TOZERO_INV THRESH_TOZERO的反轉
ret, thresh1 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY)
ret, thresh2 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)
ret, thresh3 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TRUNC)
ret, thresh4 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO)
ret, thresh5 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO_INV)
titles = ['Original Image', 'BINARY', 'BINARY_INV', 'TRUNC', 'TOZERO', 'TOZERO_INV']
images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]
for i in range(6):
plt.subplot(2, 3, i + 1), plt.imshow(images[i], 'gray')
plt.title(titles[i])
plt.xticks([]), plt.yticks([])
plt.show()
圖像平滑
使用均值濾波實現圖像平滑
# 均值濾波
# 簡單的平均卷積操作
# 使用3*3的卷積和
blur = cv2.blur(img, (3, 3))
cv2.imshow('blur', blur)
cv2.waitKey(0)
cv2.destroyAllWindows()
使用方框濾波實現圖像平滑：
# 方框濾波
# 基本和均值一樣，可以選擇歸一化
box = cv2.boxFilter(img,-1,(3,3), normalize=True)
cv2.imshow('box', box)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 方框濾波
# 基本和均值一樣，可以選擇歸一化,容易越界，越界后值為255
box = cv2.boxFilter(img,-1,(3,3), normalize=False)
cv2.imshow('box', box)
cv2.waitKey(0)
cv2.destroyAllWindows()
使用高斯濾波實現圖像平滑：
# 高斯濾波
# 高斯模糊的卷積核里的數值是滿足高斯分布，相當于更重視距離
aussian = cv2.GaussianBlur(img, (5, 5), 1)
cv2.imshow('aussian', aussian)
cv2.waitKey(0)
cv2.destroyAllWindows()
使用中值濾波實現圖像平滑：
# 中值濾波
# 相當于用中值代替
median = cv2.medianBlur(img, 5) # 中值濾波
cv2.imshow('median', median)
cv2.waitKey(0)
cv2.destroyAllWindows()
使用np將所有處理圖片拼接顯示:
# 展示所有的
res = np.hstack((blur,aussian,median))
#print (res)
cv2.imshow('median vs average', res)
cv2.waitKey(0)
cv2.destroyAllWindows()
形態學-腐蝕操作
腐蝕操作可以用于去除圖像中的毛刺
# iterations為腐蝕操作的迭代次數
kernel = np.ones((3,3),np.uint8)
erosion = cv2.erode(img,kernel,iterations = 1)
cv2.imshow('erosion', erosion)
cv2.waitKey(0)
cv2.destroyAllWindows()
形態學-膨脹操作
膨脹操作通常與腐蝕操作配合使用
# 先對圖像進行腐蝕操作去除干擾信息
# kernel 為卷積核大小
kernel = np.ones((3,3),np.uint8)
dige_erosion = cv2.erode(img,kernel,iterations = 1)
cv2.imshow('erosion', erosion)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 對圖像進行膨脹操作將干擾信息以外的腐蝕部分復原
kernel = np.ones((3,3),np.uint8)
dige_dilate = cv2.dilate(dige_erosion,kernel,iterations = 1)
cv2.imshow('dilate', dige_dilate)
cv2.waitKey(0)
cv2.destroyAllWindows()
開運算與閉運算
開運算：先腐蝕，再膨脹
閉運算：先膨脹，再腐蝕
# 開：先腐蝕，再膨脹
img = cv2.imread('dige.png')
kernel = np.ones((5,5),np.uint8)
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)
cv2.imshow('opening', opening)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 閉：先膨脹，再腐蝕
img = cv2.imread('dige.png')
kernel = np.ones((5,5),np.uint8)
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)
cv2.imshow('closing', closing)
cv2.waitKey(0)
cv2.destroyAllWindows()
梯度運算
提取圖片邊緣信息
# 梯度=膨脹-腐蝕
pie = cv2.imread('pie.png')
kernel = np.ones((7,7),np.uint8)
dilate = cv2.dilate(pie,kernel,iterations = 5)
erosion = cv2.erode(pie,kernel,iterations = 5)
res = np.hstack((dilate,erosion))
cv2.imshow('res', res)
cv2.waitKey(0)
cv2.destroyAllWindows()
gradient = cv2.morphologyEx(pie, cv2.MORPH_GRADIENT, kernel)
cv2.imshow('gradient', gradient)
cv2.waitKey(0)
cv2.destroyAllWindows()
禮帽與黑帽
禮帽 = 原始輸入-開運算結果
黑帽 = 閉運算-原始輸入
#禮帽
img = cv2.imread('dige.png')
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('tophat', tophat)
cv2.waitKey(0)
cv2.destroyAllWindows()
#黑帽
img = cv2.imread('dige.png')
blackhat = cv2.morphologyEx(img,cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('blackhat ', blackhat )
cv2.waitKey(0)
cv2.destroyAllWindows()
圖像梯度處理
通過像素差異提取圖片邊緣
Sobel算子
Scharr算子

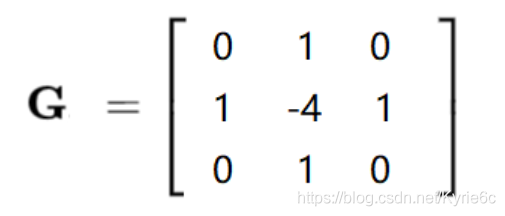

laplacian算子
對于梯度更敏感

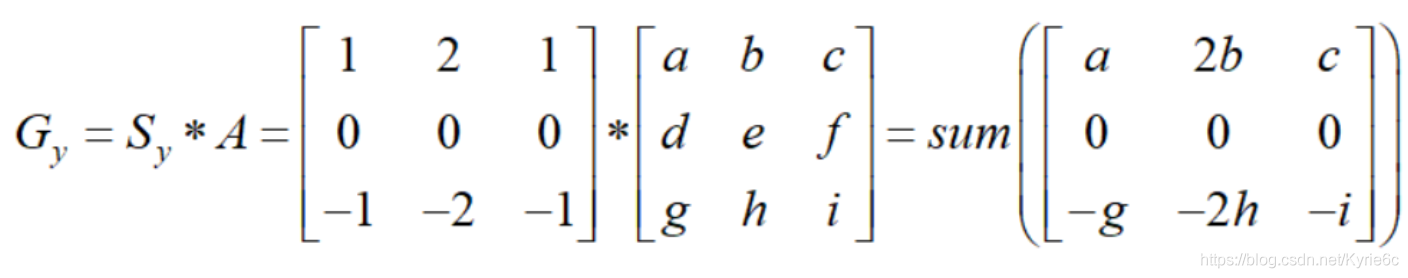

檢測圖像像素梯度變換GX為水平梯度檢測，GY為垂直梯度檢測。GX與GY相當于前面提到的卷積和。
dst = cv2.Sobel(src, ddepth, dx, dy, ksize)
# ddepth:圖像的深度
# dx和dy分別表示水平和豎直方向
# ksize是Sobel算子的大小
# 在opencv中像素小于0的點直接被認為是0
# 計算GX
sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
# 將負數部分轉為正數
sobelx = cv2.convertScaleAbs(sobelx)
cv_show(sobelx,'sobelx')
# 計算GY
sobelx = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
# 將負數部分轉為正數
sobelx = cv2.convertScaleAbs(sobelx)
cv_show(sobelx,'sobelx')
# 計算GX與GY的加和
sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
cv_show(sobelxy,'sobelxy')
不同算子之間的差異
#不同算子的差異
img = cv2.imread('lena.jpg',cv2.IMREAD_GRAYSCALE)
sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.convertScaleAbs(sobely)
sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
scharrx = cv2.Scharr(img,cv2.CV_64F,1,0)
scharry = cv2.Scharr(img,cv2.CV_64F,0,1)
scharrx = cv2.convertScaleAbs(scharrx)
scharry = cv2.convertScaleAbs(scharry)
scharrxy = cv2.addWeighted(scharrx,0.5,scharry,0.5,0)
laplacian = cv2.Laplacian(img,cv2.CV_64F)
laplacian = cv2.convertScaleAbs(laplacian)
res = np.hstack((sobelxy,scharrxy,laplacian))
cv_show(res,'res')
Canny邊緣檢測
使用高斯濾波器，以平滑圖像，濾除噪聲。
計算圖像中每個像素點的梯度強度和方向。
應用非極大值（Non-Maximum Suppression）抑制，以消除邊緣檢測帶來的雜散響應。
應用雙閾值（Double-Threshold）檢測來確定真實的和潛在的邊緣。
通過抑制孤立的弱邊緣最終完成邊緣檢測。
1:高斯濾波器
卷積核為符合高斯分布的數據，主要將圖像平滑。
2:梯度和方向
3：非極大值抑制
4：雙閾值檢測
img=cv2.imread("lena.jpg",cv2.IMREAD_GRAYSCALE)
v1=cv2.Canny(img,80,150)
v2=cv2.Canny(img,50,100)
res = np.hstack((v1,v2))
cv_show(res,'res')
圖像金字塔
高斯金字塔
拉普拉斯金字塔
主要用于特征提取
高斯金字塔：向下采樣方法（縮小）

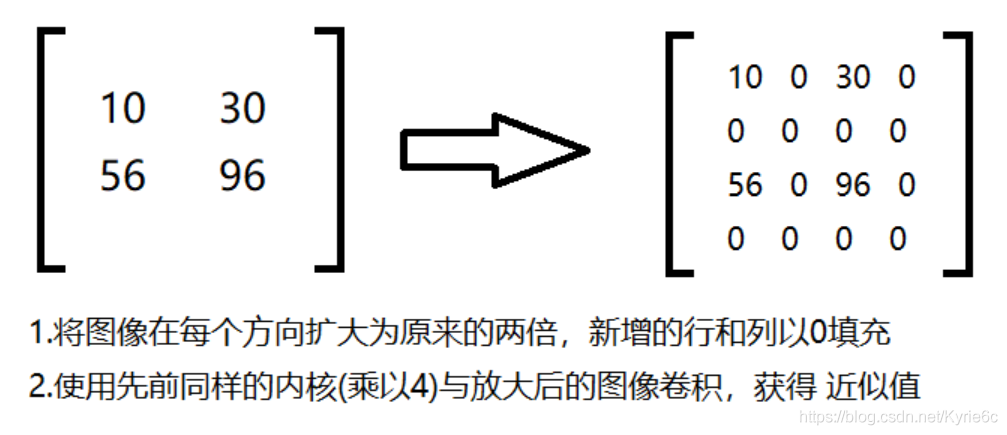

高斯金字塔：向上采樣方法（放大）
# 向上變換
up=cv2.pyrUp(img)
# 向下變換
down=cv2.pyrDown(img)

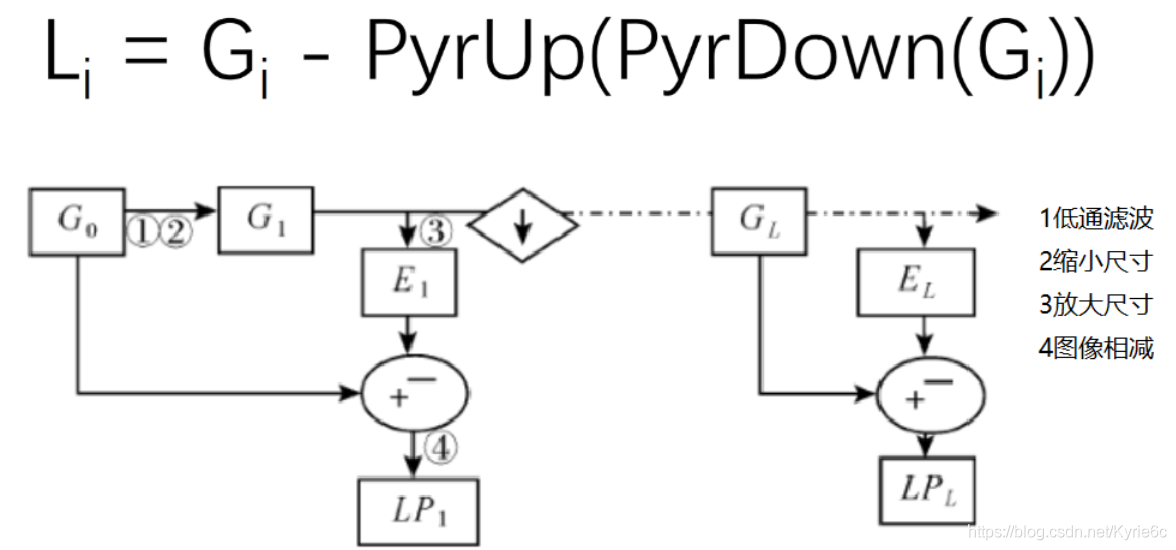

拉普拉斯金字塔
down=cv2.pyrDown(img)
down_up=cv2.pyrUp(down)
l_1=img-down_up
cv_show(l_1,'l_1')
圖像輪廓
cv2.findContours(img,mode,method)
mode:輪廓檢索模式
RETR_EXTERNAL ：只檢索最外面的輪廓；
RETR_LIST：檢索所有的輪廓，并將其保存到一條鏈表當中；
RETR_CCOMP：檢索所有的輪廓，并將他們組織為兩層：頂層是各部分的外部邊界，第二層是空洞的邊界;
RETR_TREE：檢索所有的輪廓，并重構嵌套輪廓的整個層次;
method:輪廓逼近方法
CHAIN_APPROX_NONE：以Freeman鏈碼的方式輸出輪廓，所有其他方法輸出多邊形（頂點的序列）。
CHAIN_APPROX_SIMPLE:壓縮水平的、垂直的和斜的部分，也就是，函數只保留他們的終點部分。
img = cv2.imread('contours.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
cv_show(thresh,'thresh')
# 提取輪廓
binary, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
# 繪制輪廓
#傳入繪制圖像，輪廓，輪廓索引，顏色模式，線條厚度
# 注意需要copy,要不原圖會變。。。
draw_img = img.copy()
res = cv2.drawContours(draw_img, contours, -1, (0, 0, 255), 2)
cv_show(res,'res')
輪廓特征
# 選取輪廓 0表示第一個輪廓
cnt = contours[0]
#面積
cv2.contourArea(cnt)
#周長，True表示閉合的
cv2.arcLength(cnt,True)
輪廓近似
epsilon = 0.15*cv2.arcLength(cnt,True)
approx = cv2.approxPolyDP(cnt,epsilon,True)
draw_img = img.copy()
res = cv2.drawContours(draw_img, [approx], -1, (0, 0, 255), 2)
cv_show(res,'res')
# 外接矩形
img = cv2.imread('contours.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
binary, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]
x,y,w,h = cv2.boundingRect(cnt)
img = cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),2)
cv_show(img,'img')
# 外接圓
(x,y),radius = cv2.minEnclosingCircle(cnt)
center = (int(x),int(y))
radius = int(radius)
img = cv2.circle(img,center,radius,(0,255,0),2)
cv_show(img,'img')
直方圖
用于統計圖片像素值分布,x軸表示像素值（0-255），y軸表示該像素值對應個數。
cv2.calcHist(images,channels,mask,histSize,ranges)
images: 原圖像圖像格式為 uint8 或 float32。當傳入函數時應 用中括號 [] 括來例如[img]
channels: 同樣用中括號括來它會告函數我們統幅圖 像的直方圖。如果入圖像是灰度圖它的值就是 [0]如果是彩色圖像 的傳入的參數可以是 [0][1][2] 它們分別對應著 BGR。
mask: 掩模圖像。統整幅圖像的直方圖就把它為 None。但是如 果你想統圖像某一分的直方圖的你就制作一個掩模圖像并 使用它。
histSize:BIN 的數目。也應用中括號括來
ranges: 像素值范圍常為 [0256]
# 統計灰度圖的直方圖
img = cv2.imread('cat.jpg',0) #0表示灰度圖
hist = cv2.calcHist([img],[0],None,[256],[0,256])
hist.shape
# 統計三通道直方圖
img = cv2.imread('cat.jpg')
color = ('b','g','r')
for i,col in enumerate(color):
histr = cv2.calcHist([img],[i],None,[256],[0,256])
plt.plot(histr,color = col)
plt.xlim([0,256])
mask操作：
# 創建mask
mask = np.zeros(img.shape[:2], np.uint8)
print (mask.shape)
mask[100:300, 100:400] = 255
cv_show(mask,'mask')
# 將mask與圖像融合
masked_img = cv2.bitwise_and(img, img, mask=mask)#與操作
cv_show(masked_img,'masked_img')
# 使用mask進行直方圖統計與非mask進行直方圖統計
hist_full = cv2.calcHist([img], [0], None, [256], [0, 256])
hist_mask = cv2.calcHist([img], [0], mask, [256], [0, 256])
直方圖均衡化：
是圖像像素分布更加均勻。
# 直方圖均衡化
equ = cv2.equalizeHist(img)
plt.hist(equ.ravel(),256)
plt.show()
自適應均衡化：
通過將圖片劃分為局部圖片，然后進行直方圖均衡化處理。
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
傅里葉變換
時域-》頻域
傅里葉變換的作用
高頻：變化劇烈的灰度分量，例如邊界
低頻：變化緩慢的灰度分量，例如一片大海
濾波
低通濾波器：只保留低頻，會使得圖像模糊，相當于對于邊界的處理。
高通濾波器：只保留高頻，會使得圖像細節增強，相當于對于非邊界的處理。
opencv中主要就是cv2.dft()和cv2.idft()，輸入圖像需要先轉換成np.float32 格式。
得到的結果中頻率為0的部分會在左上角，通常要轉換到中心位置，可以通過shift變換來實現。
cv2.dft()返回的結果是雙通道的（實部，虛部），通常還需要轉換成圖像格式才能展示（0,255）。
import numpy as np
import cv2
from matplotlib import pyplot as plt
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
# 得到灰度圖能表示的形式
magnitude_spectrum = 20*np.log(cv2.magnitude(dft_shift[:,:,0],dft_shift[:,:,1]))
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(magnitude_spectrum, cmap = 'gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()
# 低頻濾波
import numpy as np
import cv2
from matplotlib import pyplot as plt
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2) # 中心位置
# 低通濾波
mask = np.zeros((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 1
# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])
plt.show()

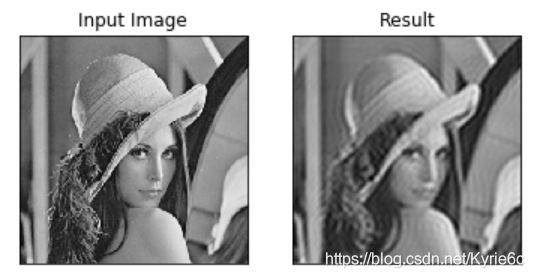

結果（低通對邊界值不友好）
# 高頻濾波
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2) # 中心位置
# 高通濾波
mask = np.ones((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 0
# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])
plt.show()
結果（高通對非邊界值不友好）
模板匹配
模板匹配和卷積原理很像，模板在原圖像上從原點開始滑動，計算模板與（圖像被模板覆蓋的地方）的差別程度，這個差別程度的計算方法在opencv里有6種，然后將每次計算的結果放入一個矩陣里，作為結果輸出。假如原圖形是AxB大小，而模板是axb大小，則輸出結果的矩陣是(A-a+1)x(B-b+1)
# 模板匹配
img = cv2.imread('lena.jpg', 0)
template = cv2.imread('face.jpg', 0)
h, w = template.shape[:2]
TM_SQDIFF：計算平方不同，計算出來的值越小，越相關
TM_CCORR：計算相關性，計算出來的值越大，越相關
TM_CCOEFF：計算相關系數，計算出來的值越大，越相關
TM_SQDIFF_NORMED：計算歸一化平方不同，計算出來的值越接近0，越相關
TM_CCORR_NORMED：計算歸一化相關性，計算出來的值越接近1，越相關
TM_CCOEFF_NORMED：計算歸一化相關系數，計算出來的值越接近1，越相關
methods = ['cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED', 'cv2.TM_CCORR',
'cv2.TM_CCORR_NORMED', 'cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED']
for meth in methods:
img2 = img.copy()
# 匹配方法的真值
method = eval(meth)
print (method)
res = cv2.matchTemplate(img, template, method)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
# 如果是平方差匹配TM_SQDIFF或歸一化平方差匹配TM_SQDIFF_NORMED，取最小值
if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:
top_left = min_loc
else:
top_left = max_loc
bottom_right = (top_left[0] + w, top_left[1] + h)
# 畫矩形
cv2.rectangle(img2, top_left, bottom_right, 255, 2)
plt.subplot(121), plt.imshow(res, cmap='gray')
plt.xticks([]), plt.yticks([]) # 隱藏坐標軸
plt.subplot(122), plt.imshow(img2, cmap='gray')
plt.xticks([]), plt.yticks([])
plt.suptitle(meth)
plt.show()
總結
到此這篇關于opencv python簡易文檔之圖像處理算法的文章就介紹到這了,更多相關opencv python圖像處理算法內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
您可能感興趣的文章:- OpenCV-Python實現圖像平滑處理操作
- python opencv圖像處理(素描、懷舊、光照、流年、濾鏡 原理及實現)
- 基于python的opencv圖像處理實現對斑馬線的檢測示例
- Python+OpenCV圖像處理——圖像二值化的實現
- opencv-python基本圖像處理詳解
