前言
記錄CS2000設備使用串口連接以及相關控制。
CS2000是一臺分光輻射亮度計，也就是可以測量光源的亮度。詳細的規格網址參考CS2000/CS-2000A ，所有信息以柯尼卡美能達官網的參數以及使用手冊為主。
使用目的及環境
當前的使用目的是使用PC端控制CS2000，測量屏幕的亮度數據。
PC端使用Python，在Win10環境下開發；
需要額外安裝的模塊：pySerial；
設備連接方法
這臺設備是支持USB1.1 Full-Speed和RS-232C的。其配套的軟件CS-S10是使用的USB1.1接口，如果安裝了軟件，也就相當于安裝了對應驅動。當然，我這里則是使用了配置串行通訊端口COM Port(Cluster Communication Port)。

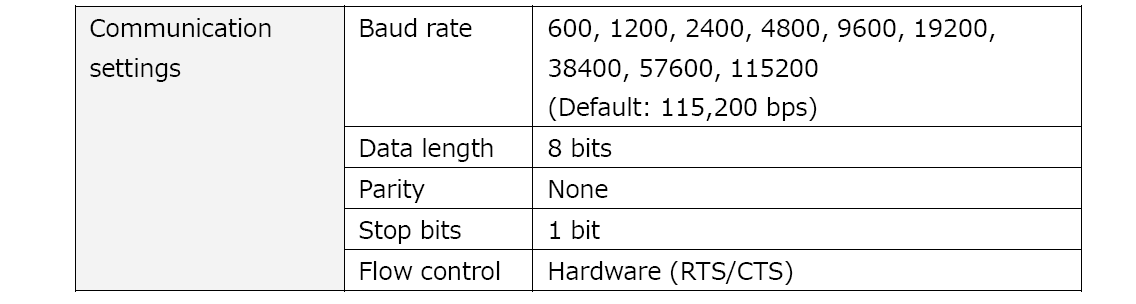

CS2000支持的通訊設定如下：
這里選用波特率115200，數據長度8 bits， 無校驗，1 bit停止位的設定；至于Hardware(RTS/CTS)，即Require To Send和Clear To Send信號，這里先不做考慮。
程序主體流程
1.獲取電腦COM列表；
2.連接并打開CS2000的設備端口；
3.設備初始化（設定控制模式，關閉測試按鍵操作，設定同步模式等）；
4.單次測量并獲取測量值；
5.關閉串口；
接下來就開始結合手冊進行操作。
獲取端口
需要引入serial.tools.list_ports模塊：
def port_list():
"""
獲取電腦端口列表
:return: 端口列表
"""
pl = serial.tools.list_ports.comports()
# print(pl)
print("Port List:")
for item in pl:
print("{}\t\t:\t{}".format(item.usb_description(), item.manufacturer))
獲取端口列表后，可以打印端口的描述和制造商，用于區分多個端口。
連接端口
需要引入serial模塊：
def connect_com(port, baudrate=115200, timeout=0):
"""
配置串口參數并進行連接；
:param port: 端口號，“COM1”
:param baudrate: 波特率，115200
:param timeout: 超時時間，0
:return: 連接好的串口，ser
"""
# noinspection PyBroadException
try:
ser = serial.Serial(port, baudrate, timeout=timeout)
print("Port\t\t:\t{}".format(ser.name))
print("Baudrate\t:\t{}".format(ser.baudrate))
print("Status\t\t:\t{} Connect Successful!".format(port))
return ser
except Exception:
print("Status\t\t:\t\t\tConnect COM Failed!")
定義的函數，返回打開串口之后的對象。
發送格式
分隔符
使用PC發送命令到測量設備的時候，需要使用如下分隔符：
CR, LF對應的ASCII的0x0D和0x0A；也就是在命令結束后要加分隔符進行分割；
數據字符格式
發送的數據中，數字發送，必須要跟數字的字符一樣。比如發送十進制數據886，就需要發送對應的字符886。如果需要輸入的字符長度少，需要用空格補齊。
超時
PC通信的超時設定至少要10s。這里可以理解為設備測量亮度是需要積分時間的，比如說測試比較暗的畫面，需要長時間的積分，因此測量的返回數據需要對應延遲很長時間，因此超時設定為至少10s。
實際使用的情況中，比較暗的畫面可能需要超過7s的測量時間。
初始化
初始化包含以下以幾個環節，包括設置遠端模式（SCMS），關閉測量按鍵（MSWE），設定同步模式（SCMS）等；這里仔細參考手冊，很容易就能理解，下面就直接貼出代碼。
def remote_mode(ser):
"""
對cs2000進行遠程控制設置
:param ser: cs2000的串口
:return: None
"""
data = b'RMTS,1\n'
tx_data(ser, data)
if rx_data(ser)[0] == "OK00":
print("Status\t\t:\tRemote Mode Setting OK!")
else:
print("Status\t\t:\tRemote Mode Setting ERROR!")
def meas_key_off(ser):
"""
關閉cs2000設備上的measure按鍵控制
:param ser: cs2000的串口
:return: None
"""
data = b'MSWE,0\n'
tx_data(ser, data)
if rx_data(ser)[0] == "OK00":
# print("Status\t\t:\tMeasure Key Disable OK!")
pass
else:
print("Status\t\t:\tMeasure Key Disable ERROR!")
def sync_mode_set(ser, freq):
"""
同步模式設定
:param ser: cs2000的串口
:param freq: 頻率，單位Hz
:return: None
"""
mode = b'1,'
freq = freq.encode()
data = b'SCMS,' + mode + freq + b'00\n'
tx_data(ser, data)
if rx_data(ser)[0] == "OK00":
print("Status\t\t:\tSync Mode is {}, freq is {}Hz!".format(mode, freq))
pass
else:
print("Status\t\t:\tMeasure Key Disable ERROR!")
def sync_mode_read(ser):
"""
同步模式讀取
:param ser: cs2000的串口
:return: None
"""
sync_mode_dict = {"0": "No sync",
"1": "Internal sync",
"2": "External sync"}
data = b'SCMR\n'
tx_data(ser, data)
rdata = rx_data(ser)
if rdata[0] == "OK00":
print("Status\t\t:\tSync Mode is {}. ".format(sync_mode_dict[rdata[1]]))
if rdata[1] == "1":
print("Status\t\t:\tSync frequency is {}Hz. ".format(rdata[2][:-2]))
pass
else:
print("Status\t\t:\tSync Mode read ERROR!")
def dev_init(ser):
"""
cs2000設備進行初始化，包含設置為遠程控制，關閉測量按鍵，設置同步模式，查詢同步模式數據
:param ser: cs2000的串口
:return: None
"""
remote_mode(ser)
meas_key_off(ser)
sync_mode_set(ser, SYNC_FREQ)
sync_mode_read(ser)
注意：這里每次發送命令之后，設備均會返回數據。如若返回的是OK00，則說明命令發送和接收都沒有出現問題，如果返回的指令有ERxx等字樣，需要根據手冊中的錯誤代碼列表查詢錯誤原因，并進行改正。
測量數據
測量數據需要先發送測量指令，等待返回測量時間，等待測量結束；
再發送測量數據讀取指令。
def measure(ser):
"""
向cs2000發出測量的命令
:param ser: cs2000的串口
:return: None
"""
data = b'MEAS,1\n'
tx_data(ser, data)
rdata = rx_data(ser)
if rdata[0] == "OK00":
# print("Status\t\t:\tMeasure time is {}s".format(rdata[1]))
pass
else:
print("Status\t\t:\tMeasure CMD ERROR Code {}".format(rdata[0]))
rdata_1 = rx_data(ser)
if rdata_1[0] == "OK00":
# print("Status\t\t:\tMeasurement completed!")
pass
else:
print("Status\t\t:\tMeasure Wait ERROR Code {}".format(rdata_1[0]))
def lv_read(ser):
"""
向cs2000發出測量的命令
:param ser: cs2000的串口
:return: 亮度值lv
"""
data = b'MEDR,2,0,101\n'
tx_data(ser, data)
rdata = rx_data(ser)
if rdata[0] == "OK00":
# print("Status\t\t:\tLuminance is {} cd/m²".format(rdata[1]))
return rdata[1]
else:
print("Status\t\t:\tLuminance Read ERROR Code {}".format(rdata[0]))
return None
def get_lv(ser):
"""
獲取亮度值
:param ser: cs2000的串口
:return: 亮度值，單位cd/m²
"""
measure(ser)
return lv_read(ser)
def xylv_read(ser):
"""
向cs2000發出測量的命令
:param ser: cs2000的串口
:return: 色坐標，X，Y，亮度，LV
"""
data = b'MEDR,2,0,2\n'
tx_data(ser, data)
rdata = rx_data(ser)
if rdata[0] == "OK00":
print("Status\t\t:\tX，Y，LV are {} {} {}".format(rdata[1], rdata[2], rdata[3]))
return rdata[1:]
else:
print("Status\t\t:\tMeasure ERROR!")
return None
def get_xylv(ser):
"""
獲取色坐標X，Y和亮度LV。
:param ser: cs2000的串口
:return: 色坐標，X，Y，亮度，LV
"""
measure(ser)
return xylv_read(ser)
其中，返回數據的格式需要根據發送的指令進行解析，對應在Datasheet中也有介紹。
串口收發數據的函數
對于串口收發數據，也封裝了一層函數，方便調用：
def tx_data(ser, data):
# noinspection PyBroadException
try:
ser.write(data)
# print("Status\t\t:\tSend OK!")
except Exception:
print("Status\t\t:\tSend ERROR!")
def rx_data(ser):
# noinspection PyBroadException
try:
rdata = ser.readline().decode("utf-8").replace("\n", "").split(",")
# print("Status\t\t:\tReceived {}".format(rdata))
return rdata
except Exception:
print("Status\t\t:\tReceive ERROR!")
串口關閉
串口使用之后一定要進行合理的關閉，防止多個程序運行，出現連接問題。
def serial_close(ser):
"""
關閉串口連接
:return: None
"""
# noinspection PyBroadException
try:
ser.close()
print("Port {} has been closed!".format(ser.name))
except Exception:
print("----serial_close failed!")
主函數
所有的參數傳遞，都是將產生的串口對象作為參數傳遞。
if __name__ == '__main__':
port_list()
cs2000 = connect_com("COM1", timeout=5)
dev_init(cs2000)
get_lv(cs2000)
get_xylv(cs2000)
serial_close(cs2000)
寫在后面
設備調試的要義在于，一切操作要參考Datasheet：cs_2000_technicalnote_en，可以在官網支持中下載到。熟悉了手冊之后，后面的調試環節可以節省很多時間，調制的過程也會非常順利。這里例舉幾個調試過程中遇到的問題：
1.合理設定超時（要根據最長的測量時間設定），在發送數據之后就可以等待接收數據；
2.這里的分隔符使用的就是\n，轉換為byte類型后進行串口發送；
3.一些模式設定可以只進行一次設定，不需要每次上電都進行設定，為保險起見，統一放在初始化里面；
4.暗光環境下測試暗光源，需要的時間會很長，手動測試版有24s之多，亮光源的測試時間在1s一次左右；
5.程序中將串口直接作為參數傳遞有些不妥，可以將該模塊改為class；
后面如果遇到了其他問題也會在此更新。
本項目源碼地址：https://github.com/LJacki/CS2000
