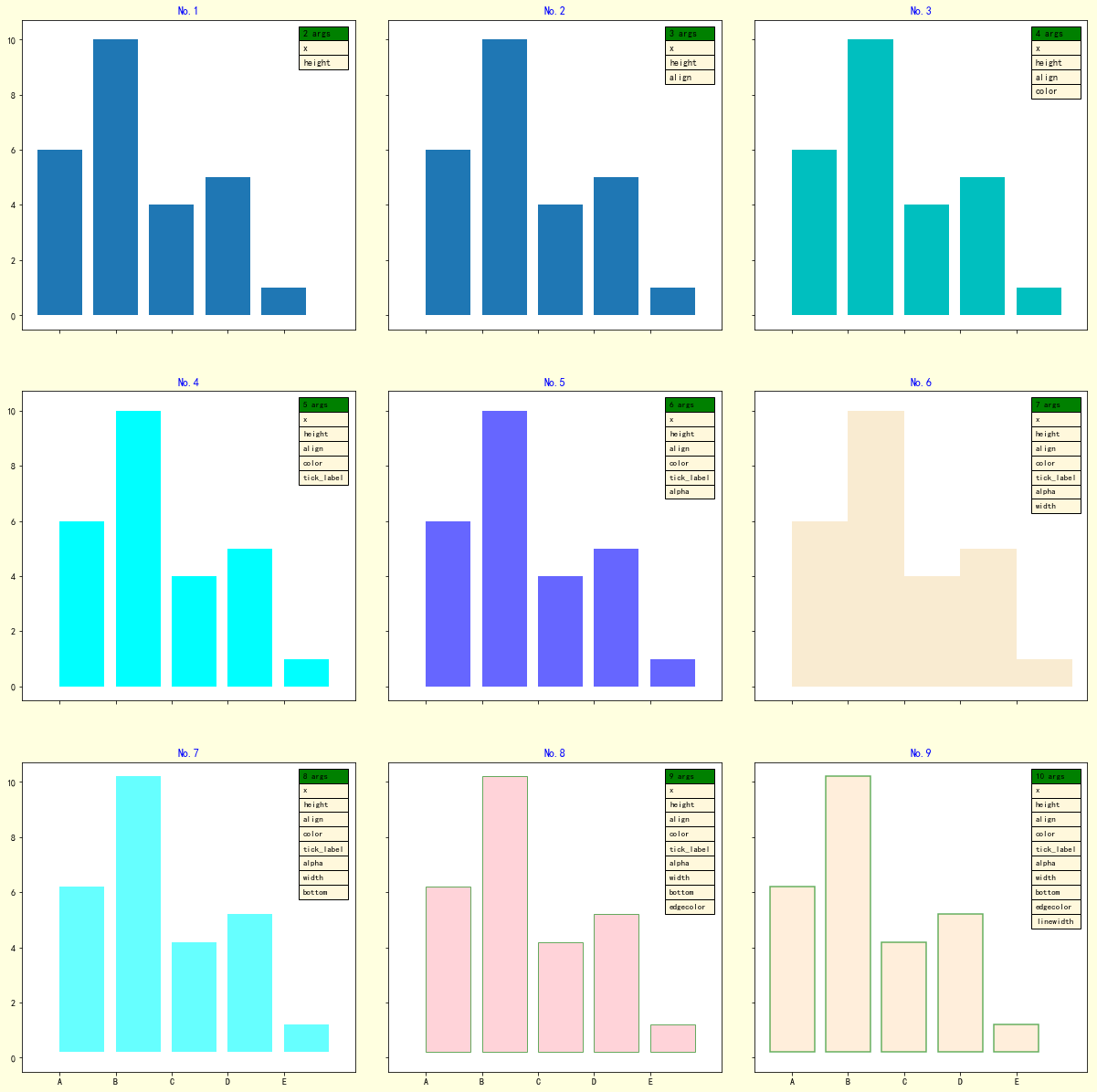

def title_table(ax):
'''為圖表添加標題和表格'''
ax.set_title(label=f'No.{i+1}',
loc='center',
pad=None,
fontdict={'color': 'b'}
)
ax.table(loc='upper right', # 表格在圖表區的位置
colLabels=[f'{i+2} args'], # 表格每列的列名稱
colColours=['g'], # 表格每列列名稱所在單元格的填充顏色
colLoc='left', # 表格中每列列名稱的對齊位置
colWidths=[0.15], # 表格每列的寬度
cellText=args, # 表格中的數值, 每行數據的列表的列表
cellColours=[['cornsilk']]*len(args), # 表格中數據所在單元格的填充顏色
cellLoc='left', # 表格中數據的對齊位置
fontsize=8)
# 配置字體，顯示中文
mpl.rcParams['font.sans-serif'] = ['SimHei']
# 配置坐標軸刻度值模式，顯示負號
mpl.rcParams['axes.unicode_minus'] = True
# 定義數據
x = [1, 2, 3, 4, 5]
y = [6, 10, 4, 5, 1]
labels = list('ABCDE')
fig, axes = plt.subplots(nrows=3,
ncols=3,
sharex=True,
sharey=True,
figsize=(18, 20),
facecolor='cornsilk')
axes = axes.ravel()
i = 0
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
)
args = [[e] for e in ['x', 'height']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 1
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對其的位置
)
args = [[e] for e in ['x', 'height', 'align']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 2
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對其的位置
color='c', # 柱體的填充顏色
)
args = [[e] for e in ['x', 'height', 'align', 'color']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 3
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對齊的位置
color='cyan', # 柱體的填充顏色
tick_label=labels, # 每個柱體的標簽名稱
)
args = [[e] for e in ['x', 'height', 'align', 'color', 'tick_label']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 4
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對其的位置
color='blue', # 柱體的填充顏色
tick_label=labels, # 每個柱體的標簽名稱
alpha=0.6 # 柱體填充顏色的透明度
)
args = [[e] for e in ['x', 'height', 'align', 'color', 'tick_label', 'alpha']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 5
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對其的位置
color='wheat', # 柱體的填充顏色
tick_label=labels, # 每個柱體的標簽名稱
alpha=0.6, # 柱體填充顏色的透明度
width=1, # 柱體的寬度
)
args = [[e] for e in ['x', 'height', 'align', 'color', 'tick_label', 'alpha', 'width']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 6
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對其的位置
color='aqua', # 柱體的填充顏色
tick_label=labels, # 每個柱體的標簽名稱
alpha=0.6, # 柱體填充顏色的透明度
width=0.8, # 柱體的寬度
bottom=0.2, # 柱體基線的 y 軸坐標
)
args = [[e] for e in ['x', 'height', 'align', 'color', 'tick_label', 'alpha', 'width',
'bottom']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 7
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='edge', # x 軸上的坐標與柱體對其的位置
color='lightpink', # 柱體的填充顏色
tick_label=labels, # 每個柱體的標簽名稱
alpha=0.6, # 柱體填充顏色的透明度
width=0.8, # 柱體的寬度
bottom=0.2, # 柱體基線的 y 軸坐標
edgecolor='g' # 柱體的邊框顏色
)
args = [[e] for e in ['x', 'height', 'align', 'color', 'tick_label', 'alpha', 'width',
'bottom', 'edgecolor']]
# 向圖表子區添加標題和數據表
title_table(ax)
i = 8
ax = axes[i]
# 繪制柱狀圖
ax.bar(x=x, # 柱體在 x 軸上的坐標位置
height=y, # 柱體的高度
align='center', # x 軸上的坐標與柱體對其的位置
color='bisque', # 柱體的填充顏色
tick_label=labels, # 每個柱體的標簽名稱
alpha=0.6, # 柱體填充顏色的透明度
width=0.8, # 柱體的寬度
bottom=0.2, # 柱體基線的 y 軸坐標
edgecolor='g', # 柱體的邊框顏色
linewidth=1.5, # 柱體邊框線的寬度
)
args = [[e] for e in ['x', 'height', 'align', 'color', 'tick_label', 'alpha', 'width',
'bottom', 'edgecolor', 'linewidth']]
# 向圖表子區添加標題和數據表
title_table(ax)
# 設置整個子區的布局
fig.subplots_adjust(left=0,
bottom=0,
right=0.9,
top=1,
wspace=0.1, # 子區間空白區域的寬度的歸一化值
hspace=0.2); # 子區間空白區域的高度的歸一化值
