在對大批量的數據進行分析比較時，最常用也是最直觀明了的表現方法莫過于繪制趨勢圖表。一般情況下，我們利用EXCEL制作各種類型的趨勢圖表，但它們都是基于靜態數據的，即數據是事先整理好的而不 是動態生成的。如果在網上發布，只能將繪制好的圖表以靜態GIF圖像發布，這無法從根本上滿足不同用戶對不同數據的需求。
ASP擅長服務器端的Web編程，操作后臺數據庫更是它的強項。但是用ASP制作實時數據庫圖表有點困難，因為ASP本身并不支持圖表功能，只能借助第三方控件進行開發，如VB的MSChart控件。微軟推出的.NET Framework較好地解決了這個問題。微軟在.NET平臺上集成了實時數據庫圖表制作組件—OWC（Microsoft Office Web Components）。通過在ASP.NET頁面中調用OWC，我們可以輕松地繪制出各種類型的實時圖表。OWC支持近50種圖表類型，包括曲線圖、折線圖、柱狀圖、面積圖、K線圖等。與MSChart相比，OWC功能強大，操作簡單。此外，由于OWC是基于服務端的，而MSChart只能應用在客戶端，因此在服務器端的Web開發中，MSChart要比OWC遜色不少。

下面筆者將結合實例來具體闡述OWC在ASP.NET頁面中的應用，這個實例是筆者開發的項目《化纖產品及其原料市場分析系統》中的一個子系統，筆者在該項目中用到OWC，充分享受到了OWC的強大功能給開發工作帶來的方便。

三層結構

系統整體架構采用了B/S三層結構模式，將系統分為用戶界面層（也稱為表現層）、業務邏輯層（也稱為功能層）和數據庫服務層（也稱為數據層），開發平臺則采用了.NET Framework，有效地降低了系統對客戶機的要求，避免了在客戶機上分發應用程序與版本控制的困難。

● 用戶界面層: 用戶界面采用的是ASP.NET技術。ASP.NET技術的應用增強了系統的通用性，客戶端只需安裝IE或Netscape等任一款瀏覽器，無需加載任何組件。

● 業務邏輯層: 采用了.NET Framework調用OWC的技術，能夠根據用戶的要求快速取得數據庫中的數據動態生成圖表。系統能夠支持復雜的檢索條件，檢索速度快，響應時間短。

● 數據庫服務層：數據庫服務層可采用任何一款關系型數據庫。在本項目中，筆者使用的是SQL Server，它能與.NET Framework無縫集成。數據庫存取技術則采用了ADO.NET。

下文我們將著重介紹業務邏輯層的實現方法。

圖表元素簡介

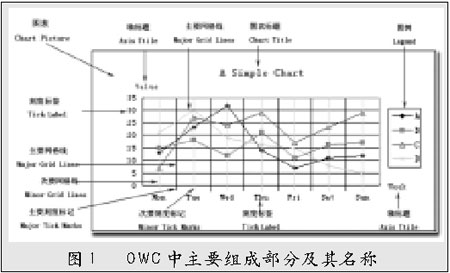

一張完整的圖表由若干個元素組成，我們必須對它們有所了解，才能隨心所欲、充分自如地對圖表進行全方位的控制，也才能更好地理解本程序。筆者制作了一張簡易的圖表，在圖中標注了程序涉及到的主要部位和元素的名稱，借此幫助讀者掌握OWC以及理解本文所引用的代碼。

使用OWC組件

在這一節里所涉及的源代碼摘自于《化纖產品及其原料市場分析系統》，該系統在Window 2000/XP簡體中文專業版、.NET Framewrok 1 .0環境下通過。使用OWC組件的步驟如下：

1. 在當前目錄中新建一個存放圖表文件的子目錄chart，同時把對該目錄的“修改”權限賦予ASP.NET賬戶。具體步驟如下：用鼠標右鍵單擊chart目錄名，選擇“屬性”菜單項，在彈出的“Chart”屬性對話框中單擊“安全”選項卡，再單擊“添加”按鈕，找到ASP.NET賬戶，賦予“修改”權限，單擊“確定”按鈕結束。這樣，ASP.NET就可以在chart目錄中寫入圖表文件了。

2. 定義一個服務器端的Image圖像控件，該圖像的屬性imageURL將在程序末尾被指向動態生成的圖表文件，因此在這里無需為它賦值。

3. 添加OWC引用。

在使用OWC之前，首先必須將OWC的引用加入到“解決方案資源管理器”中。具體步驟如下：打開“解決方案資源管理器”面板，鼠標右鍵單擊“引用”，選擇“添加引用”菜單，在彈出的“添加引用”對話框中單擊“COM”卡片，找到“Microsoft Office Web Components 9.0”，單擊“選擇”和“確定”按鈕，OWC就被添加到了引用中。

4. 定義OWC空間，并在該空間中加入一個OWC圖表owcChart。

5. 用SQL檢索條件進行數據庫檢索，并將檢索結果以RecordSet數據集的方式賦給owcChart。

OWC只支持RecordSet數據集，不支持DataSet數據集，因此在檢索時不能使用sqlCommand、sqlDataAdapter等對象，只能使用RecordSet對象進行檢索。

然后將RecordSet數據集賦給OWC對象：

在本例中，我們假定用SQL語句檢索出的數據共有三個字段：產品、日期和價格。這三個字段的值分別與圖表中的曲線、分類（X）軸和數值（Y）軸的數據一一對應。

6. 確定曲線類型，并確定區別不同曲線的字段名。

首先確定曲線類型為平滑曲線。

OWC支持在同一張圖表中顯示兩條以上的曲線。因此我們必須給出區別不同曲線的依據，這個依據就是“產品”字段的取值。具體地說，“產品”字段中有幾個不同的取值，就會生成幾條不同的曲線。

7. 確定分類（X）軸標簽與數值（Y）軸標簽所對應的字段。

首先需要定義owcSeries為OWC的曲線集合，然后遍歷圖表中的每一條曲線，將“日期”字段的值賦給分類（X）軸作為X軸刻度標簽，將“價格”字段的值賦給數值（Y）軸作為Y軸刻度標簽。如果我們能夠確定圖表中只有一條曲線，也可以省略遍歷的過程，但這樣無疑會降低程序的通用性。

8. 對坐標軸的屬性進行設置。

這部分代碼通過對坐標軸標題的文字內容、顏色、大小、主要和次要刻度線及其標簽、主要和次要網絡線等方面的設置美化圖表。讀者如果對本段代碼中的概念有些模糊，可以參考前一部分提供的那張圖表。具體設置方法請參見以下代碼。

9. 以GIF圖像格式輸出圖表，并將圖像文件名賦給Image控件。

通過以上九個步驟，我們就完成了一個實時數據庫圖表的生成與顯示。在此需要指出的是，以上的九個步驟只是生成一張圖表必不可少的基本過程，通過設置OWC的其他屬性可以更好、更精確地控制圖表的生成與顯示方式，如圖例、線條的粗細與顏色、坐標軸刻度線及標簽的顯示頻度、網絡線等。這部分筆者不再介紹，請參見本文第四部分的源代碼。

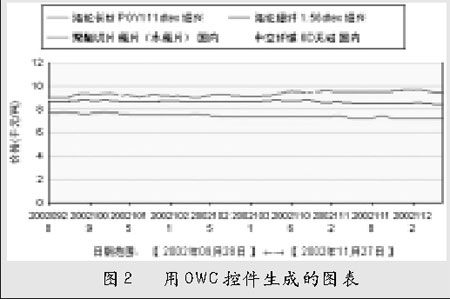

本文代碼生成的圖表效果請見下圖。

優化

上文中所有實時生成的圖表文件都存放在chart文件夾中，由于采用了隨機文件名的方式，因此這些文件不會互相覆蓋。但是如此日積月累，越來越多的文件不僅占用了硬盤空 間，也妨礙了管理，降低了性能。我們能不能在程序中自動刪除以前的圖表文件呢？答案是肯定的。我們只要在代碼文件的Page_Load()函數中放置如下一段代碼，程序運行的時候，就會自動刪除當日以前的文件。這樣，chart文件夾中存放的就總是當日生成的圖表文件，從而有效地避免了文件垃圾。

雖然用OWC生成的圖表功能齊全，界面美觀，但它也存在著不少的缺陷。首先，OWC不支持DataSet數據集，這樣我們就無法在生成圖表的同時使用DataGrid顯示數據表，除非我們用循環依次取出Recordset記錄集中的全部數據手工生成表格，或用同樣的檢索條件對數據庫進行二次檢索，但這無疑要增加服務器的負擔。其次，在同一張圖表中繪制的曲線只能是同一種類型，或同為平滑曲線圖，或同為柱狀圖，它不能在同一張圖表中顯示不同類型的曲線。最后，在某些細節方面，如分類（X）軸的設置方面，OWC無法提供更加詳細、人性化的設置途徑。如果讀者要追求更強大的功能和更好的顯示效果，筆者向您推薦兩個專業的基于.NET的圖表控件，這兩個控件分別由Dundas和Softwarefx公司出品，都同時支持Web Form和Win Form開發,只是這兩個控件都是付費的。讀者如果有興趣，可以到它們的網站去下載DEMO版本，以親身體驗一下專業圖表控件帶來的強大功能。
