隨著社會的發展，人們的活動、居住區域越來越大，安全問題越顯重要，加上電話、手機得到普及，簡捷、經濟型報警器成為家庭所需。目前，市售有多種撥號報警器，但大多數屬于特殊功能的電話機，成本報高，作為普通市民丟棄原先購置的電話機再安裝報警電話機實在是浪費。本系統研究的是，在無須改動原電話機的前提下，在電話線上并接本裝置，并采用無線紅外探頭實時監測，達到各項功能上，并且在用戶使用界面、安全性、多路無線探頭設計方面有較大改進。

1 系統設計

為達到良好的實際使用效果，系統須具有的功能如下：

（1）三重設置功能?？梢酝瑫r(shí)設置電話、傳呼、手機號碼，一旦報警，延時、判斷、確認5s后，自動撥號通知值班人員，并在現場發出警報。

（2）延時啟動功能。首次啟動報警器，報警器將于20s后自動進入警戒狀態，以便主人可以從容處理，避免引起誤報。

（3）人機交互界面。采用32位字符型液晶顯示模塊，顯示直觀、清楚，并采用4×4鍵盤手動輸入。

（4）保密功能。電話號碼、密碼的修改必須經密碼判斷確認無誤后才能進行，系統關機亦須輸入密碼。

（5）數據永久保存功能。意外或人為斷電，系統里面設置的所有號碼數據不會丟失。

（6）簡潔安裝功能。與日常通話功能互不干涉，可安裝在任意位置，不需改動電話機。

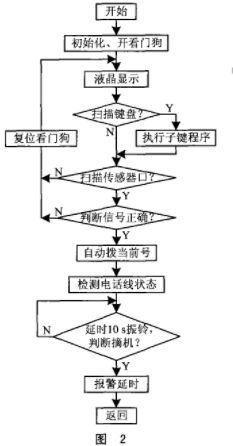

（7）四路無線紅外探頭。編碼探頭可以任意安裝在15m防區內。設計中，采用89C51，P1口作為用戶鍵盤輸入。輸入內容包括密碼輸入、電話號碼輸入和關機控制等。P0口作為字符液晶顯示的數據口，P3口作為串行EEPROM 25045的控制口和數據傳輸口。P0的鎖存器口作為模擬電話號碼撥號數據口，通過十六選一數據選擇器4067控制繼電器矩陣模擬撥號。電話撥號采用價格便宜、低功耗的專用撥號芯片91219E。89C51中的P3口用于四路無線紅外探頭信號的輸入，訊響器作為現場訊響報警。

2 主要器件和部分單元電路

2.1 雙音頻/脈沖撥號器91210E

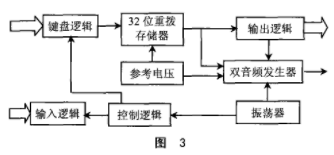

91210E為雙音頻/脈沖撥號器，由臺灣聯華電子公司制造，18只引腳，采用CMOS工藝。功耗很低且具有較高的噪聲容限，采用3.58MHz晶振，具有很高的精確度和穩定性，工作電壓2～5.5V，最大功耗500mW，32位號碼重?fù)艽鎯ζ鳎?30ms閃爍時間，可以選擇通斷比和工作方式。輸入為C1、C2、C3、C4、R1、R2、R3、R4鍵盤輸入，輸出為音調正弦數字合成。

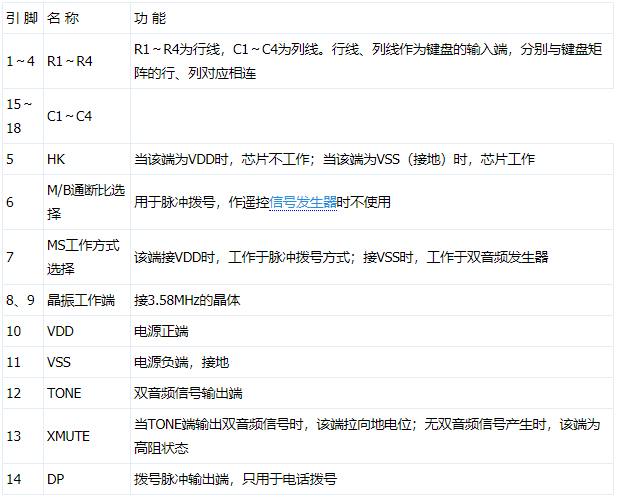

91210E各引腳功能如表1所列。

表1

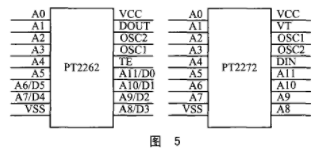

2.2 編碼、解碼芯片PT2262/PT2272

PT2262/PT2272是PTC公司生產的CMOS遙控三態編解碼集成電路，廣泛應用在各種遙控電路上，典型產品有機車防盜器、遙控收發組件。PT2262是發射，PT2272是接收。二者必須配對使用，且振蕩電阻必須符合要求。PT2262的TE端是發射允許端，接低電平時，17腳DOUT端輸出一串編碼。該串編碼經過傳播從PT2272的14腳輸入。如果地址端密碼一致，VT解碼有效端輸出高電平，數據端就會輸出與PT2262發射端一致的電平信號，從而實現遙控功能。

對于編碼PT2262，A0～A5共6根線，為地址線；而A6～A11共6根線，可作地址線又可作數據線。若解碼器A6～A11作地址線使用，則A0～A11共12根地址線，每線都可以設置成“1”、“0”、“開路”三種狀態之一，因此，共有編碼數為3 12=531 441種。但若解碼器的A6～A11作數據線。那么，這時的PT2262的A6～A11可設置為“1”、“0”兩種狀態，而地址線只剩下A0～A5共6根，編碼數為729種。

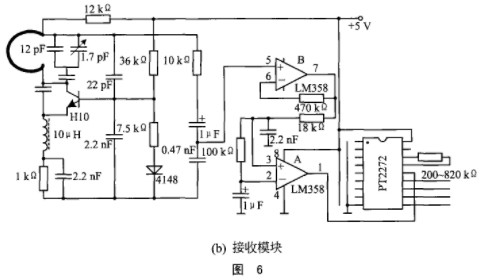

2.3 無線收發模塊

2.4 熱釋電紅外電路

人體是一特定波長紅外線的發射體，檢測到這種紅外線的變化并予以放大處理，以推動適當?shù)呢?fù)載，是熱釋電人體紅外傳感器及專用集成電路的功能。這種人體檢測技術較之以往的超聲微波方式更為靈敏與準確，在國外已廣泛應用于燈具控制、保安報警、自動門、自動風扇、門鈴等等的新產品之中。由于熱電紅外傳感頭PIR輸出的信號幅度?。╩V級）、頻率低（約0.1～8Hz），因此，對隨后的放大處理電路要求較高：既要達到很高的靈敏度，能有幾m～十幾m的作用距離，又要能準確緊別生特體和非生物體的運動，使誤報率達到最低，還要能做到體積小、耗電微、外圍元件小。我們采用BIS0001作為紅外信號的處理芯片，這個芯片內含有兩級運算放大器、級級電壓比較器、狀態控制器、延時定時器、輸出封鎖定時器及參考電源等，與熱釋電傳感器連接只需少量的外圍元件即可構成自動報警器。

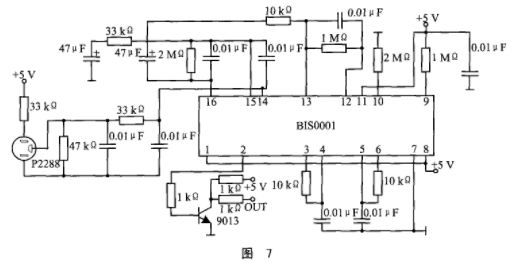

當人進入警戒區域時，熱釋電紅外傳感器PIR接收到頻率為0.1～8Hz的人體紅外信號，并將其轉換為電信號，經過由電阻R2、電容C3及C5組成的低通濾波電路，濾除高頻干擾噪聲，送至IC1BIS0001的14腳。經內部二級放大和雙向幅度鑒別后，通過邏輯控制延時電路在IC1 BIS0001的2腳輸出高電平，并經電阻R送至三極管9013。9013接射極跟隨電路，E極通過1個2kΩ的電阻限流接1個發光二極管指示，E極又輸出1個信號作為編碼芯片的輸入端。

3 系統設計時應考慮和解決的幾個主要問題

（1）報警信號的準確性熱釋紅外傳感頭及信號處理專用芯片。在實驗中發現紅外線控頭容易受干擾引起誤報警，除在硬件上增加高頻濾波電容外，還在軟件中增加判斷和鑒別報警信號子程序，提高了系統的可靠性。在開發中采用PT2262/2272作為編、解碼芯片，采用無線收發模塊傳輸信號，提高了監控組數，減少了連線麻煩。

（2）自動撥號的實現

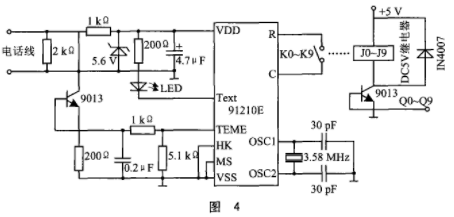

自動撥號電路采用十六選一數據選擇器，使用繼電器矩陣單元電路代替手機撥號。我們在實驗時先考慮用模擬開關實現撥號，這樣可以使線路功耗小、板子體積??；但實驗證明，由于模擬開關存在較大的接觸電阻，無法正確可靠撥號。如果采用低接觸電阻的音頻開關矩陣，則成本太高。

（3）數據的存儲和程序的監測

為了在斷電情況下能保存電話號碼和密碼等數據，我們采用串行EEPROM 25045，帶512個字節，并且?guī)А?u>看門狗”功能。如果程序跑飛無法在設定時間內使“看門狗”復位，能及時使PC指針復位，提高了系統的可靠性。

（4）鍵盤的設計及保密

鍵盤編程是根據線反轉的思路。為了提高系統的安全保密性，在設置鍵功能時考慮了密碼鍵，并且為了系統正常工作，設置了關機鍵。只有在輸入正確密碼后才能被關機。

（5）系統干擾

系統干擾主要來自兩個方面，無線傳感器干擾和電話線干擾。無線傳感器干擾主要來自接收部分的電路，我們一方面選用獨立的+5V電壓作為傳感器電路的電源，另一方面在四路信號輸入口使用了光隔離，解決了問題。電話線干擾主要來自多只電話機在同一線路上的耦合及頻繁操作，亦采用了光隔離，成功地解決了這個問題。
