為電話機加裝“上下班”功能,電話限制時間呼叫功能

關鍵字：電話限時呼叫電路

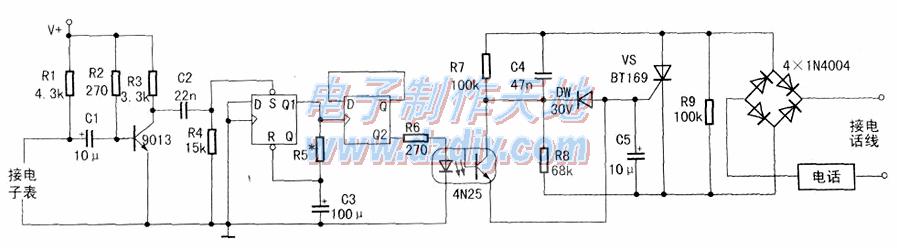

作者：牛余朋 公司或企業辦公室里都有電話，下班后有些值班人員私自偷打辦公室電話，從而造成公司話費的增加。為杜絕這種現象，制作了這款控制電路，在白天正常上班時間，電話可以用，能接能打。下班后電話自動上鎖，只能接不能打，第二天上班后，電話又自動解鎖，正常接打，從而有效的解決了上述問題。一、電路原理：如圖所示，兩個D觸發器分別構成單穩態和雙穩態電路形式。平時，兩觸發器不工作，其輸出端均為．零，光電耦合器不導通，電話線上的48V直流電壓在電阻R8上的壓降不足以將穩壓管擊穿，可控硅截止，電話無法撥出。當早上上班時，電子表鬧鈴響，其鈴聲信號經電容C1耦合，三極管放大，并經電容C2，加在第一個D觸發器的直接置位端，使由其構成的單穩態電路被觸發翻轉為高電平，再利用此上升沿使由第二個D觸發器構成的雙穩態電路翻轉為高電平，Q2輸出高電平，光電耦合器得電導通，這樣，電阻R8兩端的電壓便直接加在了可控硅VS的控制極，使其被觸發導通，電話便可以正常撥打。晚上下班后，電子表第二次鬧鈴響，整個電路狀態翻轉，光電耦合器截止，可控硅也隨之截止，電話便無法撥出了，但這時可以接聽，原因是當有電話打進時，電話線上的90V交流電壓經整流，R7、R8分壓后足可以使穩壓管DW擊穿導通，這時便可以接聽電話，接聽完畢掛機后，可控硅因無維持電流，自行關斷，另外。筆者在可控硅的兩端并聯了一個大電阻，這樣．當非正常上班時間時，即使可控硅不導通．電話打不出，但電話的聽筒中還會有微弱的電流聲，這樣便會迷惑偷打電話之人，以為是電話有故障，從而放棄撥打。 二、電路制作與調試：制作時，只要按照圖中所給的元件參數連接好電路，一般不需過多調試便可實現文中所述功能，但需要注意一點，就是第一個D觸發器的定時時間一定要長于電子表一次鬧鈴的時間，只有這樣，才能保證第二個D觸發器只被觸發翻轉一次，這就需要根據實際情況來調整電阻R5或電容C3的大小。另外，電子表的鬧鈴也要預定好啟動時間，比如設在早上八點和晚上六點，如果電子表沒有多時刻設置，則可以將其統一設定在六點，這樣便是早上六點電話解鎖，晚上六點電話上鎖，也未嘗不可，根據具體情況自己預定時間。
