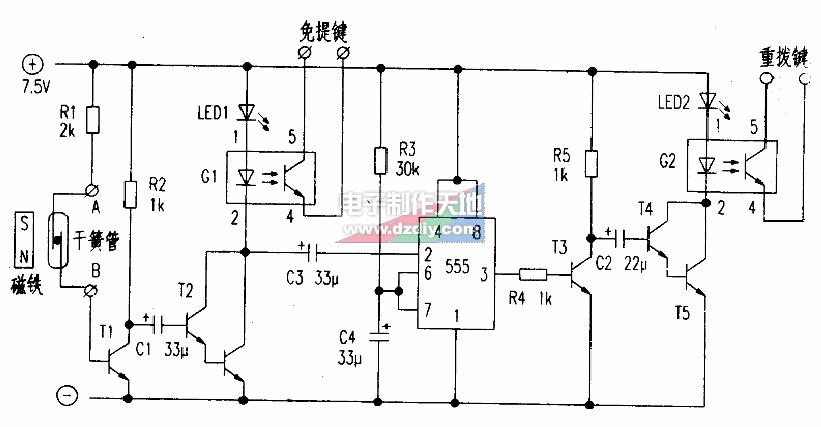

通過電話機實現遠程防盜報警 作者：劉德林 某住宅家中無人，當竊賊撬開門窗時，遠在千里之外的主人手機突然響起來。經確認呼入號碼后就知道家中有了情況，趕緊向鄰居或物業求助。 這樣的報警裝置售價高昂。筆者介紹兩個簡易實用的報警電路供大家參考。 一、干簧管直接觸發電路一般的桌機電話在不拿起受話耳機的情況下，可使用免提鍵和重拔鍵完成通話。就是利用這個條件，我們從電話機的印刷板中將這兩組接點引出來，并接在兩支干簧管的動合片上。再把這兩個干簧管安裝在門框上方。按一定間距成并行排列，在門的相應位置安裝磁鐵，使推開門時干簧管Kl吸合，相當于按下免提鍵；再繼續推門。K1釋放，K2吸合，相當于按下葦撥鍵，電話機完成呼叫，于是被設定的手機立即響起來，為了防止在撥號時驚動竊賊。應將電話機的喇叭回路中串接一個小開關，在每次將重撥號存儲后切斷聲響。 該電路成本低、制作簡單，而且不用外電源，但僅局限于門窗的防護。由于要用四條信號傳輸線與電話機連接，故距離不能過長。否則易造成干擾誤動。 二、斷線脈沖觸發電路仍然從電話機中取出免提接點和重撥接點，與麗個光電耦合器的④、⑤接點并聯（見附圖），利用光耦管①、②腳導通時，④、⑤腳電阻急劇變小的功能，代替觸點的閉合。 電路分析如下：在剛開始接入電源的瞬間，由于干簧管的A、B兩端閉合；晶體管T1導通，其集電極負電位通過Cl使T2截止（此時，電容C2由于瞬間充電使T4短時導通，但對電路無任何影響）。進入待機后，除T1小電流導通（5mA左右）外。 其他元件均處于截止狀態。當A、B斷開瞬間，T1突然截止，集電極電位升高，Cl迅速充電。使T2短時導通，光耦合器G1導通相當于按下電話機免提鍵，與此同時單穩電路555的第②腳被負脈沖觸發，第③腳輸出高電壓使T3也導通2秒，T4截止，C2完成放電，當2秒過后T3又截止，集電極電位升高，C2充電使T4導通，光耦合器G2導通。相當于按電話機的重撥鍵，發出了呼叫信號。 該電路的特點是：只要有。一個斷線脈沖的觸發（任何正脈沖均可）就能產生兩個短間隔的啟動信號，所以在A、B兩點既可接人干簧管，用磁鐵的離合做信號源，也可以用細導線將保護物圍起來。用斷線脈沖做信號源，導線的電阻可以在10kΩ以上。
