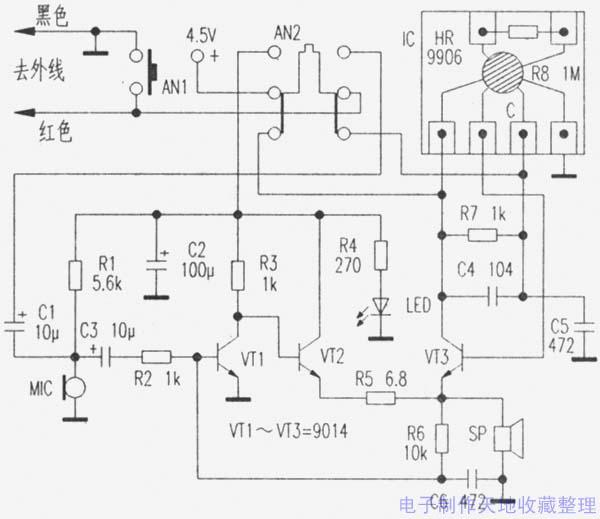

一款家庭用專線對講電話機電路 在晚上有時睡在床上隔房講話，即使大聲講也聽不清楚而且費力。因此筆者買了一對專線對講電話機作家庭使用。該電話機與通常的電話機外形相似。需要通話時，拿起話機并按一下呼叫對方的振鈴按鈕，對方提起話機后便與通常電話一樣雙向?qū)χv，聲音清晰、洪亮。通話完畢掛上話機，電話機即處于守候狀態。該機使用3節5號電池，平時不耗電，見附圖。

工作原理：IC(HR9906)是一塊軟封裝模擬電話鈴聲的集成電路，VT1、VT2用作話音放大，VT3是鈴聲放大。在掛機狀態時，按鈕開關AN2的接點使4．5V電源接通IC和VT3放大部分，IC觸發極C通過AN2的接點與外線接通。雙方對講的電話機線路完全相同。甲方需要通話時，先提起電話機(此時按鈕開關AN2的壓簧被釋放而彈起，4．5V電源接通本機話音放大部分，另一接點外線與本機話音輸入端電容C1連接)，本機指示燈LED點亮，然后按下AN1，此時乙方IC觸發極C被接地，因此乙方的電話機處于振鈴狀態。當乙方拿起電話機時，雙方的輸入端相連(紅色導線和黑色導線分別相連)。任何一方通話時，聲波通過話筒MIC轉為話音電流，此電流通過電容C1傳送到對方，經過對方的VT1、VT2話音放大，由VT2射極輸出、經電阻B5限流傳送到聽筒SP。這里SP是一個直徑為Φ42mm、8Ω／0．25W小型喇叭。
