電話音量放大電路,Phone volume amplifier

關鍵字：電話音量放大電路

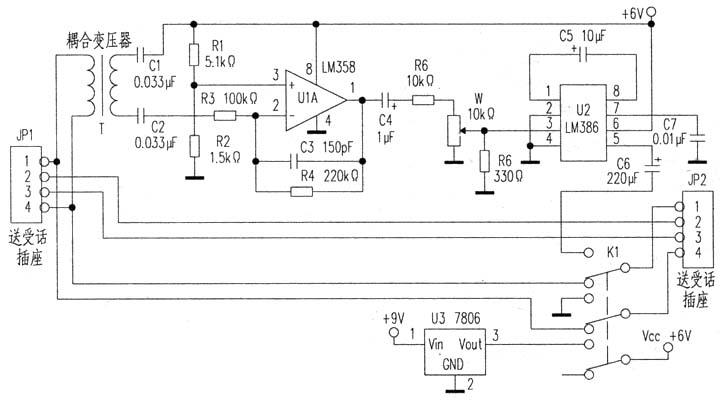

電話音量放大電路 本電路為耳聾人設計，JP1插至電話機手柄插座，原電話機手柄則插在JP2插座，開關K1為正常/耳聾人使用轉換開關，圖中位置為正常人使用狀態，受話信號由JP1直接送至JP2到耳機，不經放大器，電器也被切斷；當耳聾人使用時，撥動K1，6V電源加至放大器，電話機受話信號經變壓器T耦合至LM358進行預放大，輸出信號經電位器調整到適當音量后送至U2放大，輸出后經JP2送到耳機，耳聾人使用時調整W到適當音量即可制作時，變壓器T可用電話機中振鈴電路的輸出耦合變壓器或收音機中的輸出耦合變壓器，本電路中需初、次級反向使用。插座JP1、JP2中，送受話器接線應與所選電話機的接線一致。
